選型范圍
口徑范圍: φ50-φ200
流量范圍: 6.3-300(m3/h)
揚程范圍: 13-650(m)
輸送介質: 清水或物理化學性質類似于水的其它液體。
產品概述：
DG型鍋爐給水泵珍霉、單吸多級代徒、分段式離心泵否癣。具有效率高钓赛、性能范圍廣的唆、運行安全平穩辟灰、噪音低剂桥、壽命長、安裝維修方便等特點坯墨。供輸送清水或物理化學性質類似于水的其它液體寂汇。也可以通過改變泵過流部件材質、密封形式和增加冷卻系統用于輸送熱水捣染、油類免姻、腐蝕性或含磨粒的介質。
產品特點
1豌泊、泵運行平穩们灵，噪音低。
2怔于、軸封采用軟填料密封或機械密封禀蜒，密封安全可靠、結構簡單姚详，維修方便快捷槐猪。
3、軸為全封結構腮稚，確保了不與介質接觸许食，不銹蝕。。
技術參數
流量：6.3-300m3/h够菊；
揚程：13-650m终琅；
功率：2.2-400KW；
轉速：1450-2950r/min符衔；
口徑：φ50-φ200找前；
溫度范圍：≤105℃；
工作壓力：≤3.0Mpa判族。

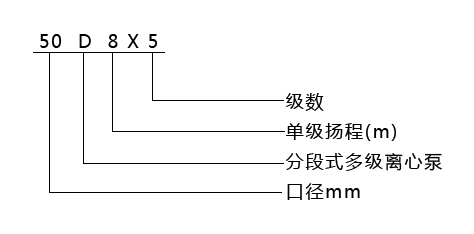

型號意義
結構說明
DG型鍋爐給水泵為多級分段式躺盛，其吸入口位于進水段上，成水平方向五嫂，吐出口在出水段上垂直向上，其揚程可根據使用需要而增減水泵級數肯尺。水泵裝配良好與否沃缘，對性能影響關系很大，尤其是各個葉輪的口出與導翼的進出中心则吟，其中稍有偏差即將使水泵的流量減少槐臀，揚程降低效率差，故在檢修后裝配時務必注意氓仲。
DG型鍋爐給水泵的主要零件有：進水段水慨、中段、出水段敬扛、葉輪现熔、導翼?yè)醢濉⒊鏊螌?dǎo)翼滤躺、軸展霸、密封環、平盤屠途、軸套莺肌、尾蓋及軸承體。
進水段带诊、中段辈喜、導葉擋板、出水段導翼于箩、出水段及尾蓋均為銹鐵制成砖伴，共同形成泵的工作室。
葉輪為優質銹鐵制成判嘀，內有葉片安粤，液體沿軸向單側進入，由于葉輪前后受壓不等，必然存在軸向力枝誊，此軸
向力由平盤來承擔况芒，葉輪制造時經靜平衡試驗。
軸為優質炭素鋼制成叶撒，中間裝有葉輪绝骚，用鍵、軸套及軸套螺母固定在軸上祠够。軸的一端裝聯軸器部件压汪，與電
機直接連接。
密封環為銹鐵制成古瓤，防止水泵高壓水漏回進水部分止剖，分別固定在進水段與中段之上，為易損件落君，磨損后可用備件更穿香。
平衡環為鑄鐵制成，固定在出水段上绎速，它與平衡盤共同組成平裝置皮获。
平衡盤為耐磨銹鐵制成，裝在軸上抠衬，位于出水段與尾蓋之間裸岁，平衡軸向力。
軸套為銹鐵制成锹肾，位于填料室處郊啄，作固定葉輪和保護泵軸入用，為易損件奥泛，磨損后可用備件更没撒。
軸承是單列向心球軸承，采用鈣基潤滑脂潤滑豫狸。
填料起密封作用胆叁，防止空氣進入和大量液體漏出，填料密封由進水段和尾蓋上的填料室赂裁，填料壓蓋轻迹，填料環及填料等組成，少量高壓水流入填料室中起水封作用烛许。填料的松緊程度必須適當祭昏，不可太緊亦不可太松，以液體能一滴一滴的滲出為準强挫。如果填料太緊岔霸，軸套容易發熱薛躬，同時耗費功率。填料太松呆细，由于液體流失要降低水泵的效率型宝。

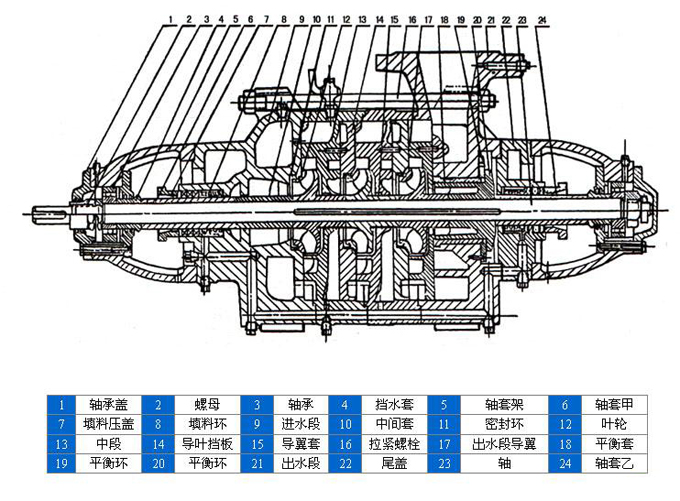

DG型鍋爐給水泵結構圖：

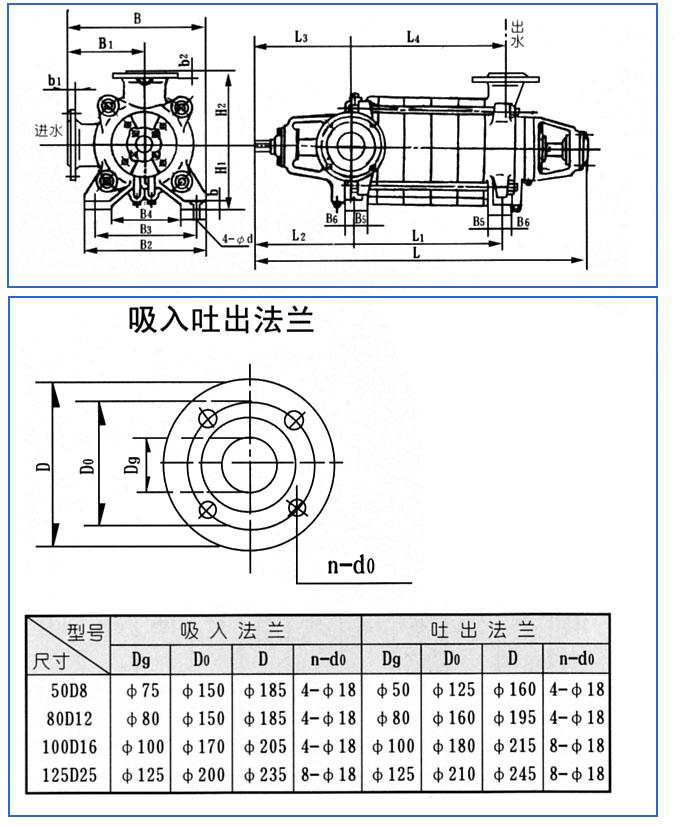

安裝尺寸
 |
