一榨未、產品概述：
CHL，CHLK和CHLF（T）輕型臥式多級離心泵采用了免修機械密封外永。泵的過流部件均采用不銹鋼材料（304或316）制成甜湾，具有低噪音冠胯，耐輕腐蝕夹供，外形美觀抚官、體積小热某、重量輕菩鲜、等特點园细。
二、應用范圍:
CHL接校，CHLK和CHLF（T）型泵主要用于家庭型中央空調循環及工業上液體的傳輸猛频。如脫礦物質水、軟水蛛勉、凈化系統鹿寻、輕油等的循環和增壓。
1）小型中央空調循環
2）冷卻系統
3）工業清洗
4）水處理（水的凈化）
5）水產養殖
6）施肥/計量系統
7）環境應用
三诽凌、工作條件:
稀薄毡熏、干凈、不凝侣诵、不爆炸痢法、不含固體顆粒或纖維的液體杜顺。
液體溫度： 常溫型－15℃至+70℃
熱水型+70℃至+110℃
最大環境溫度：+40℃
最大運作壓力：10巴
最大進口壓力受最大運作壓力限制
介質酸堿性：PH4~9
四财搁、電機:
電機為全封閉愈饲，風冷式二極電機
防護等級：IP55
絕緣等級：F
標準電壓，
50Hz：
1×220-240V
3×220-240V
380-415V

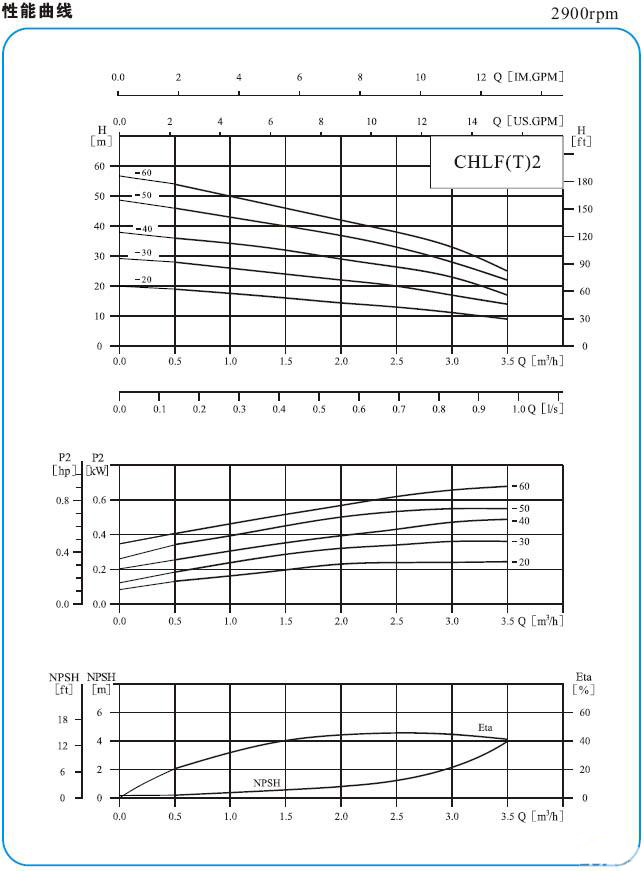

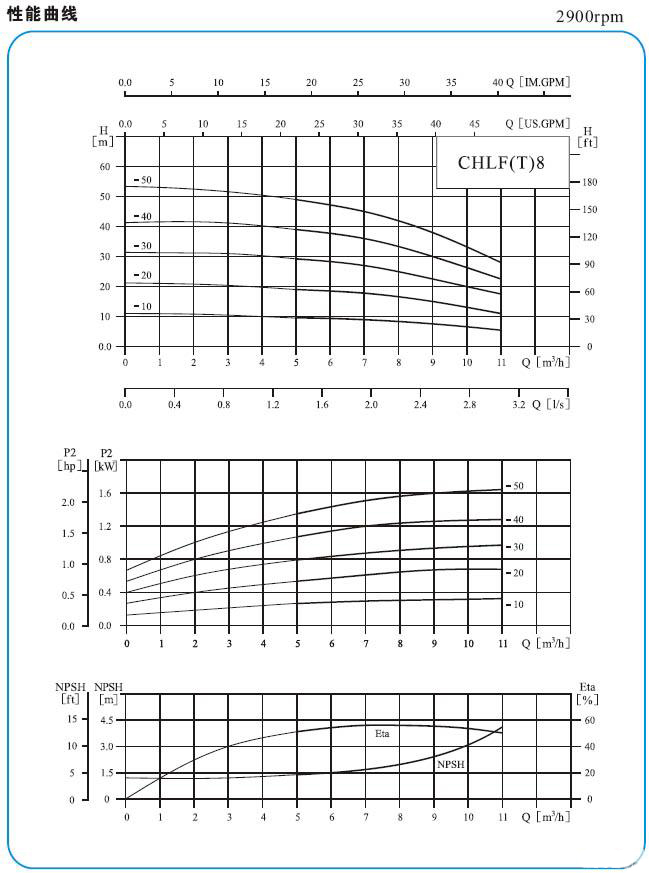

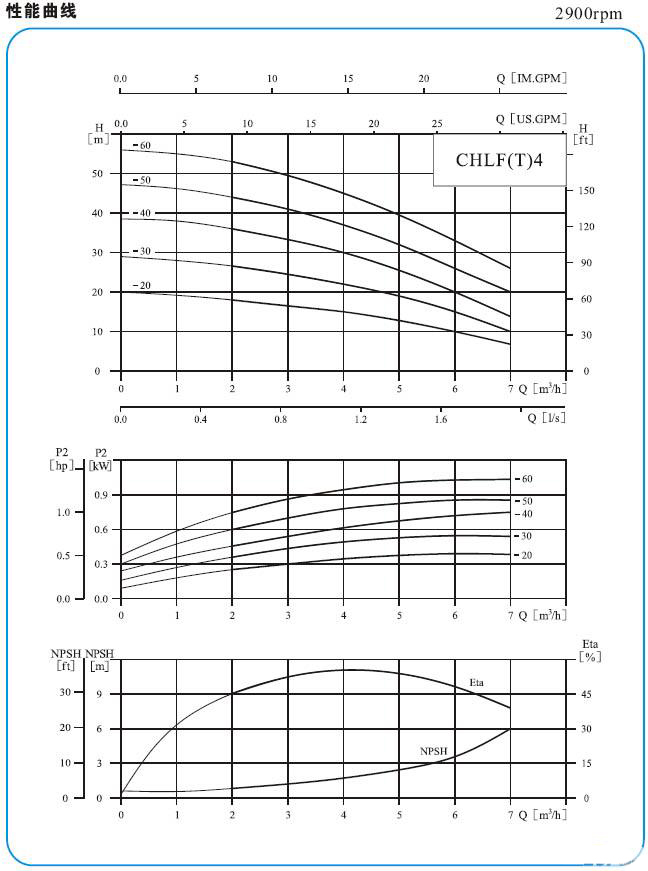

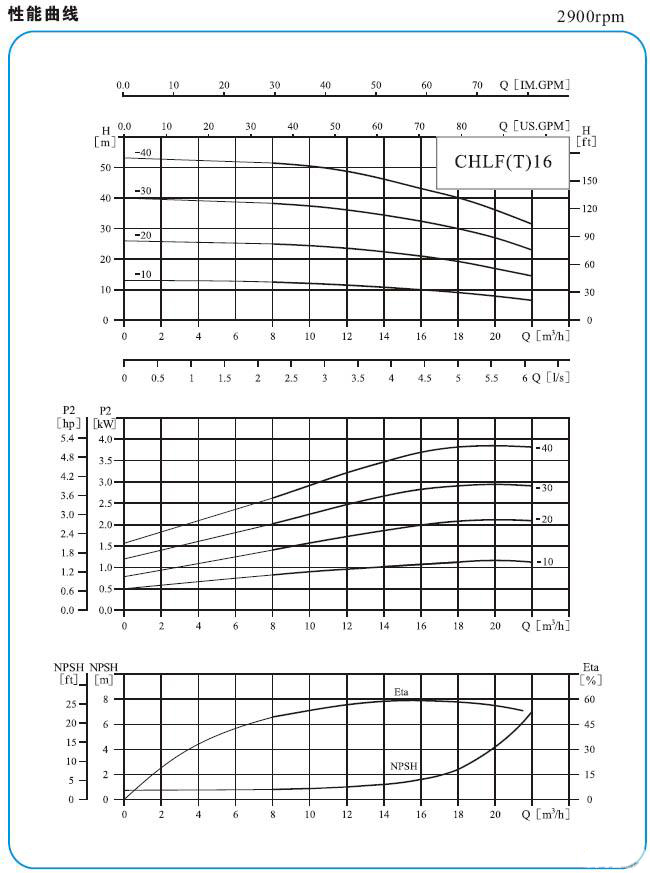

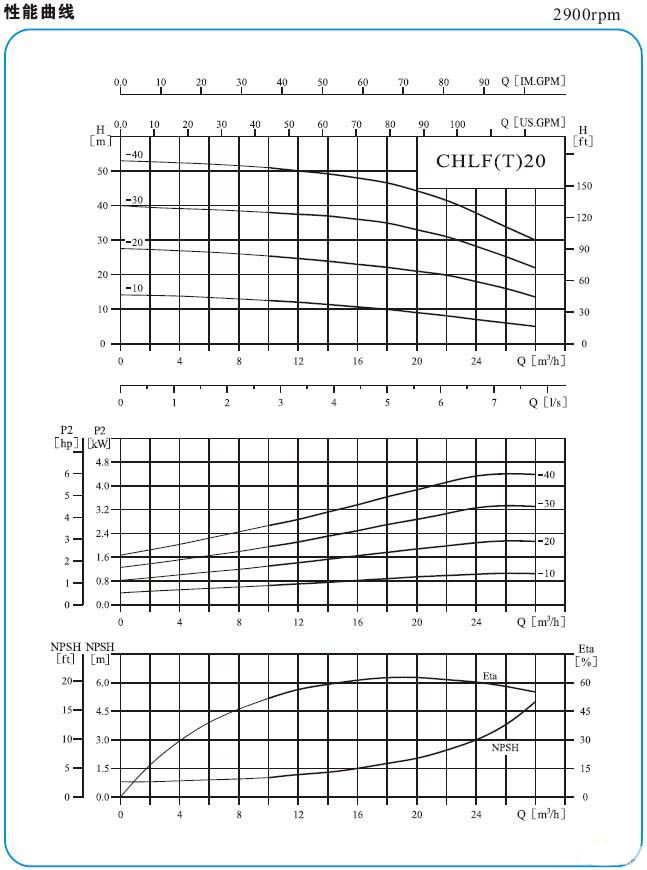

性能圖譜：

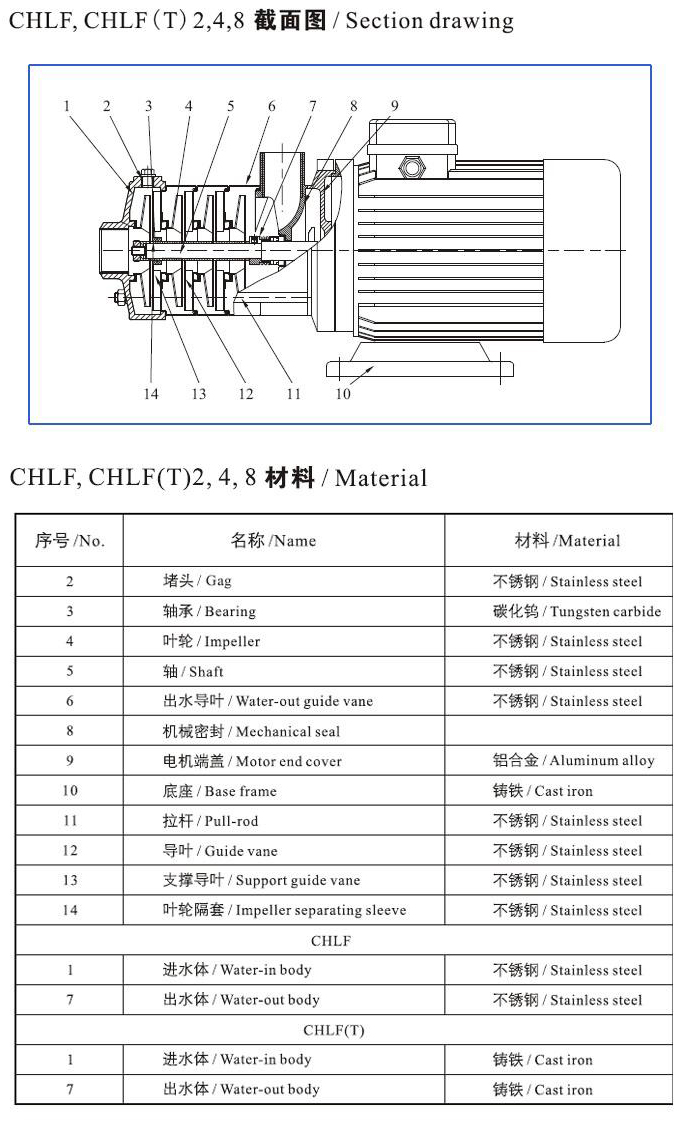

結構圖：
序號/NO. |
名稱/Name |
材料/Material |
2 |
堵頭/Gag |
不銹鋼/Stainless steel |
3 |
軸承/Bearing |
碳化鎢/Tungsten carbide |
4 |
葉輪/Impeller |
不銹鋼/Stainless steel |
5 |
軸/Shaft |
不銹鋼/Stainless steel |
6 |
出水導葉Water-out guide vane |
不銹鋼/Stainless steel |
8 |
機械密封/Mechanical seal |
|
9 |
電機端蓋/Motor end cover |
鋁合金/Aluminum alloy |
10 |
底座/Base frame |
鑄鐵/Cast iron |
11 |
拉桿/Pull-rod |
不銹鋼/Stainless steel |
12 |
導葉/Guide vane |
不銹鋼/Stainless steel |
13 |
支撐導葉/Support guide vane |
不銹鋼/Stainless steel |
14 |
葉輪隔套/Impeller separating sleeve |
不銹鋼/Stainless steel |
CHLF |
1 |
進水體/Water-in body |
不銹鋼/Stainless steel |
7 |
出水體/Water-out body |
不銹鋼/Stainless steel |
CHLF(T) |
1 |
進水體/Water-in body |
鑄鐵/Cast iron |
7 |
出水體/Water-out body |
鑄鐵/Cast iron |
CHLF,CHLF（T）輕型段式多級離心泵（結構圖）

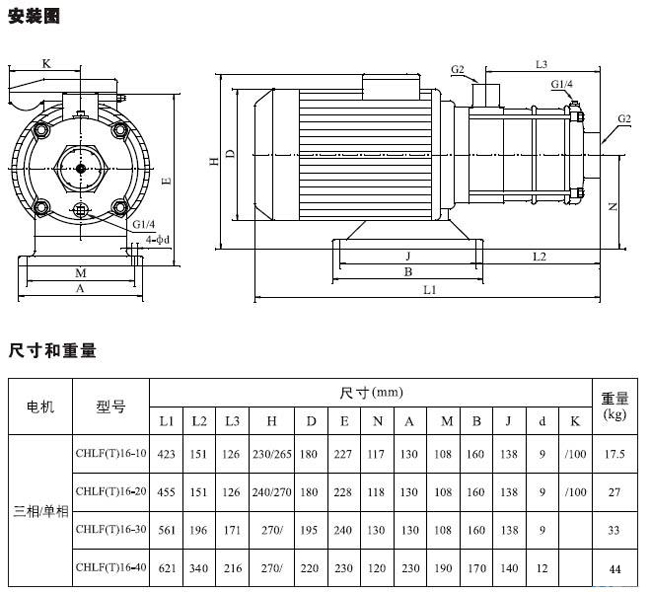

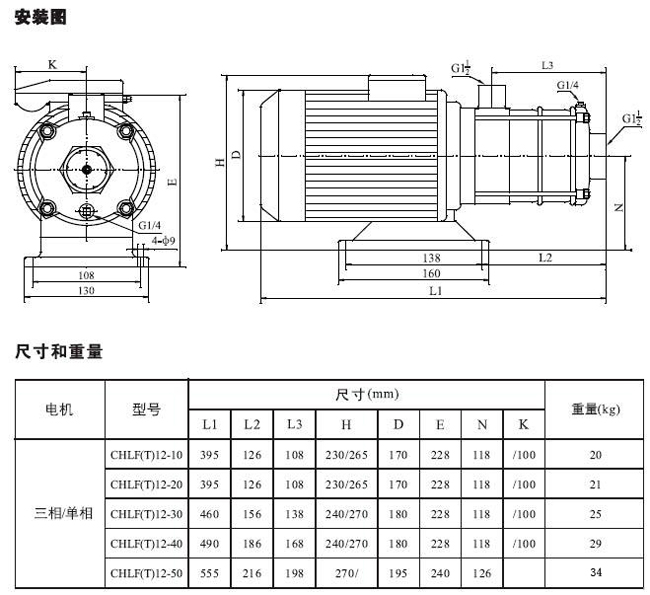

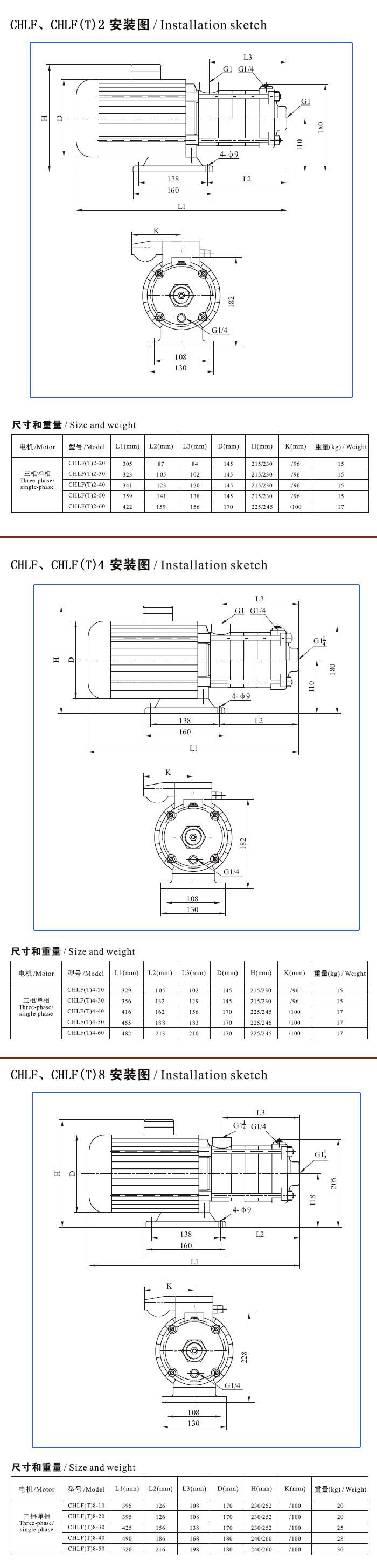

安裝尺寸：
CHLF,CHLF（T）輕型段式多級離心泵（安裝尺寸）
 |
