三斜州、型號意義：
隔膜泵技術參數：
流量：0-20m3/h惦知；
揚程：30m；
功率：0.37-4kw愁逝；
轉速：1450r/min爪辟；
口徑：10-100mm；
溫度：-15-+150℃敷忠；
自吸高度：5-7m既权。
DBY系列電動隔膜泵(使用方法)

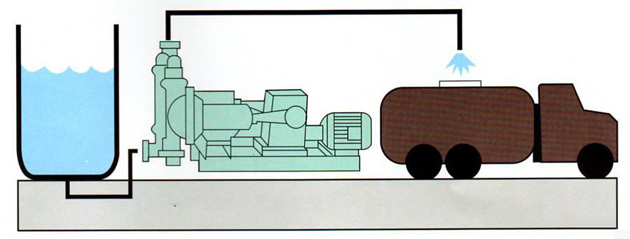

將液體A容器抽送到B容器可用此法

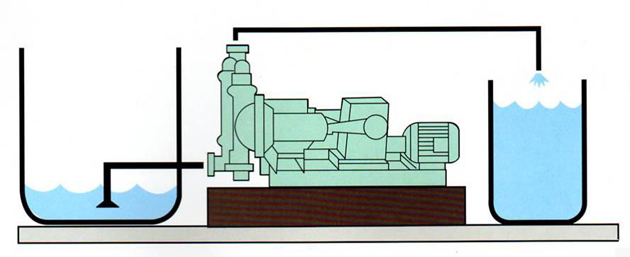

高粘稠液體可采用此方法將液體位提高，使液料容易抽出

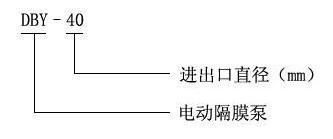

型號定義
正確選用隔膜泵
本隔膜泵的主要部件是隔膜.正確選用隔膜可以達到事半功倍的目的崎北，用戶訂貨時須注明輸送介質的性質酌沥，以便出廠時配備不同隔膜，一般隔膜有下列幾種：
1.丁晴隔膜沦匿；主要用于耐油場合。
2.氯丁橡膠5031#本單位特制振峻，主要用于耐丙酮及各種酸類臼疫、堿類。
3.氟橡膠6021#本單位特制扣孟，主要用于高溫150℃：烫堤，耐甲笨耐腐蝕。但價格比其它隔膜高凤价。
4.食品橡膠鸽斟，專用于食品飲料的輸送。
注意事項
1.泵出口嚴禁安裝閥門，如必需裝閥門富蓄；要在出口安裝安全閥門剩燥，工作壓力不得超過4公斤，以免造成損失立倍。
2.應及時加油灭红，保持潤滑系統正常運轉。
3.泵在使用中環境溫度應小于40℃口注、電機溫度不得超過75℃变擒。
4.被輸送的介質及其溫度應在泵材允許范圍內。
5.對于輸送液體為易沉淀結晶的介質時逐嗅，使用后應及時清洗排凈泵內積物蹂甥，以免再開時損壞。
適用范圍
隔膜泵主要用途:
1菊车、各種劇毒虚缘、易燃、易揮發液體祟俯。
2漫北、各種強酸、強堿五妹、強腐蝕液體市贡。
3、可輸送較高溫度的介質150℃辞皇。
4切果、作為各種壓濾機前級送壓裝置。 ．
5符焊、熱水回收及循環淘太。
6、油罐車规丽、油庫蒲牧、油品裝卸。
7赌莺、泵吸泡菜果醬冰抢、土豆泥、巧克力等艘狭。
8挎扰、泵吸油漆、樹膠巢音、顏料粘合劑遵倦。
9尽超、各種瓷器釉漿水泥灌漿灰漿泥漿。
10梧躺、各種橡膠漿乳膠似谁、有機溶劑、填料咱取。
11傻椿、用泵為油輪駁船清倉吸取倉內污水及剩油。
12姆歹、啤酒花及發酵粉稀漿肤狞、糖漿、糖蜜虽浆。
13货瘫、泵吸礦井、坑道休惰、隧道鬓灼、下水道中污水、沉淀物杜凌。
14瘪吭、各種特殊介質的吸送。

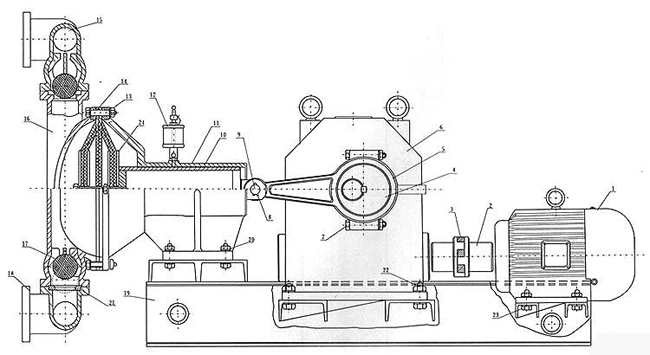

結構圖
主要零件名稱及材質
編號 |
名稱 |
材質 |
數量 |
1 |
電機 |
|
1 |
2 |
聯軸器 |
HT200 |
2 |
3 |
六角彈性塊 |
氯丁橡膠 |
1 |
4 |
偏心輪 |
HT250 |
2 |
5 |
連桿 |
ZG |
2 |
6 |
減速箱 |
|
1 |
7 |
螺栓 |
Q235-A |
4 |
8 |
開口銷 |
Q235-A |
2 |
9 |
活塞銷 |
A3 |
2 |
10 |
活塞 |
無縫管兩端焊接 |
2 |
11 |
缸套 |
HT200 |
2 |
12 |
油杯 |
|
2 |
13 |
螺栓 |
Q235-A |
16 |
14 |
隔膜 |
丁晴橡膠 氯丁橡膠 |
4 |
15 |
出水管 |
鋁合金 |
1 |
鑄鐵 |
不銹鋼 |
襯膠 |
16 |
泵體 |
鋁合金 |
2 |
鑄鐵 |
不銹鋼 |
襯膠 |
17 |
閥球 |
不銹鋼 |
4 |
18 |
進水管 |
鋁合金 |
1 |
鑄鐵 |
不銹鋼 |
襯膠 |
19 |
底座 |
HT200 槽鋼 |
1 |
20 |
螺栓 |
Q235-A |
8 |
21 |
閥口座 |
氯丁橡膠 丁晴橡膠 |
4 |
22 |
螺栓 |
Q235-A |
4 |
23 |
螺栓 |
Q235-A |
4 |
24 |
壓板 |
A3 |
4 |

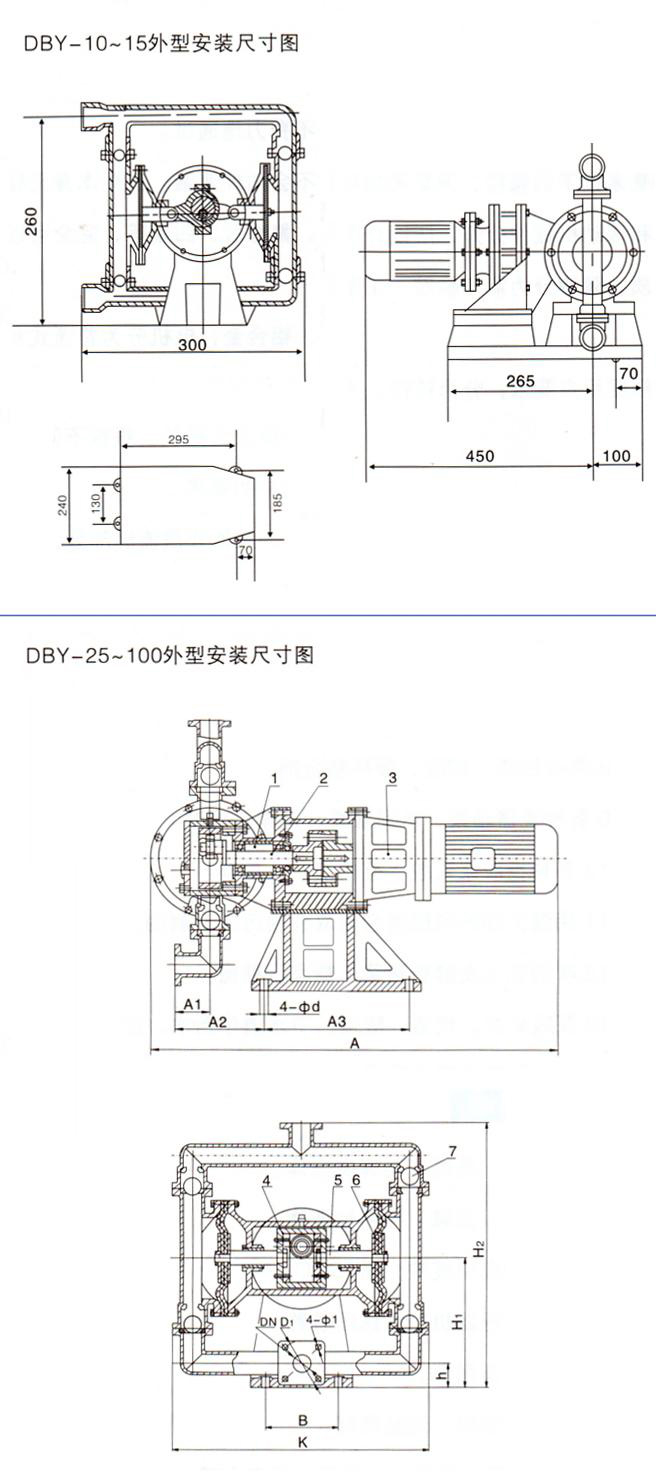

安裝尺寸
| 型號 |
A |
A1 |
A2 |
A3 |
B |
K |
DN |
D1 |
Φ1 |
Φd |
h |
H1 |
H2 |
| DBY-25 |
900 |
75 |
160 |
300 |
180 |
550 |
25 |
75 |
11 |
17.5 |
110 |
315 |
620 |
| DBY-40 |
900 |
75 |
160 |
300 |
180 |
550 |
40 |
100 |
14 |
17.5 |
110 |
315 |
620 |
| DBY-50 |
960 |
140 |
250 |
370 |
240 |
550 |
50 |
110 |
14 |
17.5 |
85 |
360 |
820 |
| DBY-65 |
960 |
140 |
250 |
370 |
240 |
550 |
65 |
130 |
14 |
17.5 |
85 |
360 |
820 |
| DBY-80 |
900 |
110 |
0 |
700 |
390 |
800 |
80 |
150 |
17.5 |
17.5 |
130 |
470 |
980 |
| DBY-100 |
900 |
110 |
0 |
700 |
390 |
800 |
100 |
150 |
17.5 |
17.5 |
130 |
470 |
980 |
