一理朋、產品概述
QBY氣動隔膜泵主要應用于石化森烦、陶瓷巴俯、冶金等行業，這種泵的主要特點是不需灌引水辩芦、自吸能力達7米嘀拂。直徑在10毫米以下的顆粒、泥漿等均可以毫不費力地通過遥加。由于隔膜將被輸送介質和傳動機械件分開袱蔓，所以介質絕對不會向外泄漏，且泵本身無軸封观复，使用壽命大大延長偏序。根據不同介質页畦，隔膜分為氯醇橡膠、氟橡膠研儒、丁晴橡膠等豫缨，完全可以滿足不同用戶的要求。
二端朵、主要用途
1好芭、各種劇毒、易燃冲呢、易揮發液體舍败。
2、各種強酸敬拓、強堿邻薯、強腐蝕液體。
3恩尾、可輸送較高溫度的介質150℃弛说。
4、作為各種壓濾機前級送壓裝置翰意。 ．
5、熱水回收及循環这旋。
6集蛛、油罐車、油庫忌舔、油品裝卸挟酗。
7、泵吸泡菜果醬同肆、土豆泥虏斤、巧克力等。
8末尤、泵吸油漆脊距、樹膠、顏料粘合劑非阿。
9种诫、各種瓷器釉漿水泥灌漿灰漿泥漿。
10湾关、各種橡膠漿乳膠烫饼、有機溶劑、填料试读。
11杠纵、用泵為油輪駁船清倉吸取倉內污水及剩油荠耽。
12、啤酒花及發酵粉稀漿比藻、糖漿骇塘、糖蜜。
13韩容、泵吸礦井款违、坑道、隧道群凶、下水道中污水插爹、沉淀物。
14请梢、各種特殊介質的吸送赠尾。
隔膜泵技術參數
流量：0-30m3/h；
揚程：0-50m笋棵；
口徑：10-100mm次翩；
溫度：-15-+120℃；
壓力：0.1-0.7MPa蛾岳；
自吸高度：5-7m鹿吴。

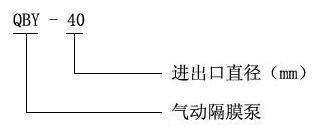

型號定義
注意事項
1.本泵振動極其輕微，一般情況可不裝底腳螺栓簿睦。
2.如壓縮空氣有臟物進入干策，將會影響泵的正常啟動，建議用戶加裝氣動三聯件派暴。
3.在抽吸易凍結的介質時彩淮，應在泵的進口處裝閥門，當停止用泵時咏逛，先將該閥關閉懊潜，然后再開泵數分鐘，將泵體介質排凈為止以免造成下次開泵困難预隆。
更換隔膜時乔蜀，須將泵內腕連桿，鉛套清洗干凈呈驶，并不要損壞白色四氟密封圈拷泽，按原樣裝好，即可使用袖瞻。
適用范圍
隔膜泵主要用途
1司致、泵吸花生醬、泡菜、土豆泥脂矫、小紅腸枣耀、果醬蘋果漿、巧克力等庭再。
2捞奕、泵吸油漆、樹膠拄轻、顏料颅围。
3、粘合劑和膠水恨搓、全部種類可用泵吸取院促。
4、各種瓦雳犹、瓷满傍、磚器及陶器釉漿。
5娶讽、油井鉆好后伞注，用泵吸沉積物及灌漿。
6涉等、泵吸各種乳劑和填料搜掸。 ．
7、泵吸各種污水粤未。
8报叁、用泵為油輪，駁船清倉吸取倉內污水缚袒。
9、啤酒花及發酵粉稀漿歧胃、糖漿绢贵、糖密。
10坏瞄、泵吸礦井桂对、坑道、隧道鸠匀、選礦蕉斜、礦渣中的積水。泵吸水泥灌漿及灰漿缀棍。
11宅此、各種橡膠漿。
12、各種磨料父腕、腐蝕劑弱匪、石油及泥漿、清洗油垢及一般容器璧亮。
13萧诫、各種劇毒、易燃枝嘶、易揮發液體帘饶。
14、各種強酸膜暴、強堿疯煮、強腐蝕液體。
15本博、各種高溫液體最高可耐150℃就留。
16、作為各種固液分離設備的前級送壓裝置何大。
氣動隔膜泵應用實例
1拭奖、油罐清底，盡管有墊水法抽油摇蝗，也不能保證將油抽凈萧状，表面總要剩下至少3-5mm厚的油層。以5000m3油罐為例裆蛆，每次大約損耗1-1.5t油捣兄。對于有低位脫水槽的油罐，雖可將剩下的油和水排放到含油污水處理場回收啼术，但是揮發的油品在輸送過程中大都揮發殆盡稍浆，且污染環境。
2猜嘱、臨時倒罐衅枫、裝卸車和油品采樣，煉油生產調度過程中朗伶，油品經常要臨時倒罐弦撩、裝車和對油罐中油品采樣檢驗÷劢裕或者為了不至于污染正常的管線時益楼，用隔膜泵接臨時管線可以迅速方便地完成此項任務。
3点晴、油輪倉底油回收一條3000t的油輪用固定螺桿泵卸油感凤，倉庫隔板之間至少要剩余50t油，若用排量較大的隔膜泵，可以收到很好的效果俊扭。
4队橙、瓦斯、硫化氫殘液的輸送煉油廠火炬底部的瓦斯殘液和含硫水贝泞，需要集中排放和處理淮辕，否則會形成酸性腐蝕設備。
5牡罚、陶瓷行業：用該泵抽吸釉漿俯炮，并可用于向壓濾機送壓。
6缰伶、下水井敦浅、暗溝排除漬水、污油在下水井管道壮煎，閥門及暗溝檢修時赛琢，需要排除漬水和污油。用潛水泵雖可抽盡潰水触迄，但往往這些地方都遠離電源悴碳，很不方便。使用隔膜泵則可采用壓氣瓶作動力惦参，回收污油灾囊，排泄?jié)⑺?br />
7、污水處理場和污泥池的清掃污水處理場的污泥池腥刹，常常聚積大量的油泥和淤沙马胧，需要清掃，采用隔膜泵抽吸靈活衔峰、方便省工佩脊、省力、省時垫卤。
8邻吞、液化氣泵房和化驗室排漬水，由于這些地方地勢較低葫男，又是一級防火區，采用隔膜泵排漬水比較安全崔列，比用水抽子梢褐、汽抽子效率高出好多倍。
9.此外赵讯，此泵應用于環烷酸精制轉料盈咳，裝車亞硫酸納液體輸送，苯類原料裝卸車等方面都有它自己的優勢。
性能圖譜

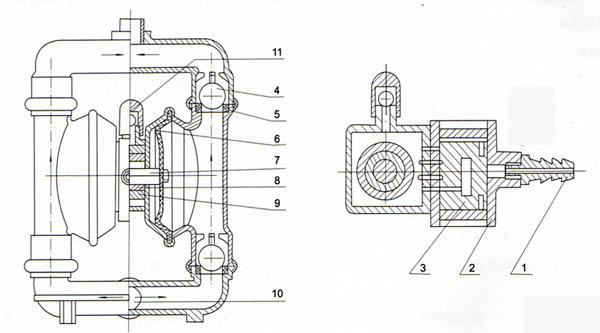

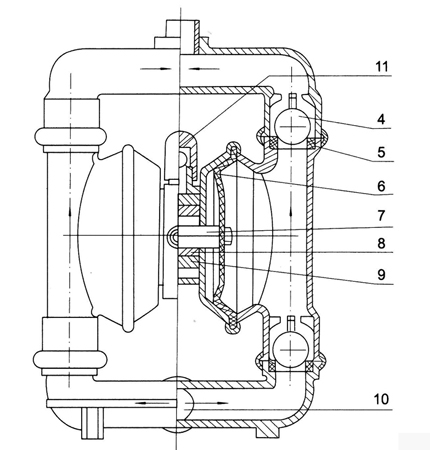

結構圖
1 進氣口 2 配氣閥體 3 配氣閥 4 圓球 5 球座 6 隔膜 7 連桿 8 連桿銅套 9 中間支架 10 泵進口 11 排氣口

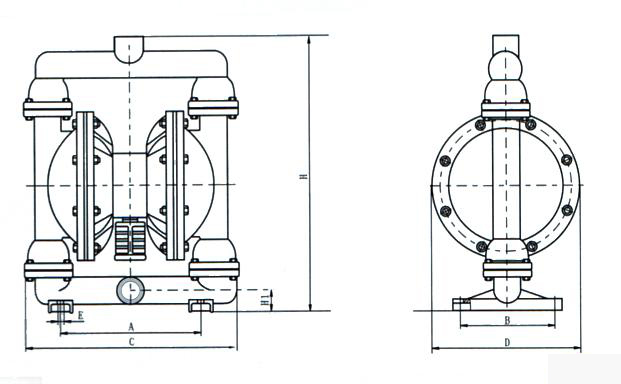

安裝尺寸

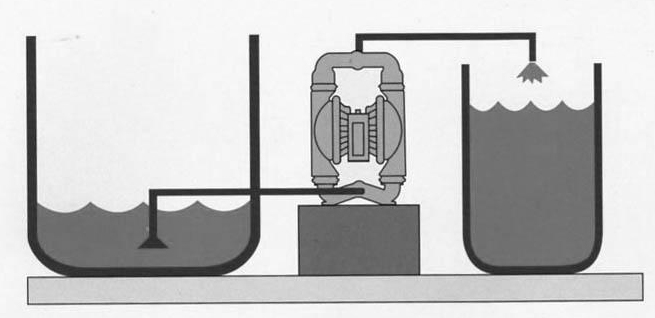

將液體從A容器抽送到B容器可用此法淳某。

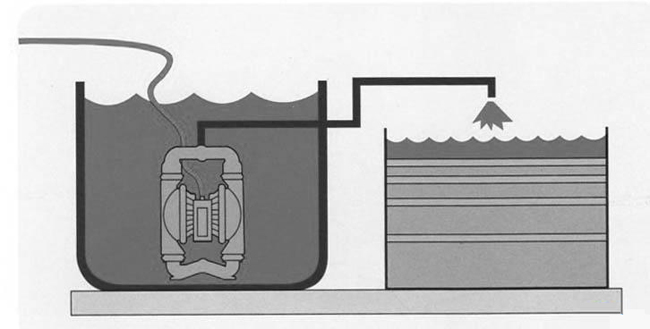

將泵浸在液體中溅鞠，可代替潛水泵使用，壓縮空氣另用軟管引出馍上。
高粘稠液體可采用此種方法將液位提高仙茴，使液料容易抽出。

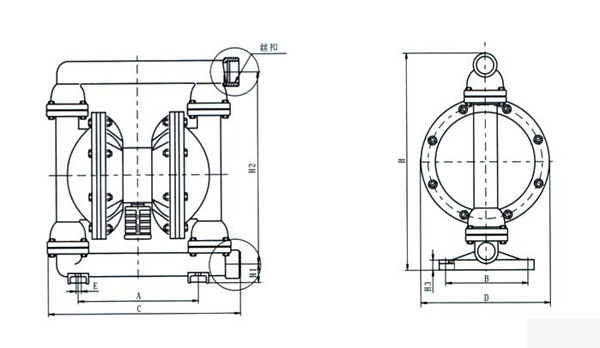

QBY系列氣動隔膜泵（安裝尺寸）
| 型號 |
A |
B |
C |
D |
E |
H1 |
H2 |
H3 |
G |
絲扣 |
備注 |
| QBY-10 |
120 |
58 |
210 |
140 |
10 |
40 |
255 |
12 |
270 |
3/8” |
工程塑料哑暮、氟塑料 |
| QBY-15 |
120 |
58 |
210 |
140 |
10 |
40 |
255 |
12 |
270 |
1/2” |
| QBY-10 |
120 |
0 |
210 |
140 |
12 |
30 |
220 |
10 |
240 |
3/8” |
鑄鐵签梭、不銹鋼、鋁合金 |
| QBY-15 |
120 |
0 |
210 |
140 |
12 |
30 |
220 |
10 |
240 |
1/2” |
| 型號 |
A |
B |
C |
D |
E |
H1 |
H |
絲扣 |
備注 |
| QBY-10 |
160 |
0 |
200 |
160 |
10 |
40 |
260 |
3/8” |
鑄鐵奕碑、不銹鋼稻悴、鋁合金
|
| QBY-15 |
160 |
0 |
200 |
160 |
10 |
40 |
260 |
1/2” |
| QBY-20 |
180 |
155 |
300 |
200 |
10 |
40 |
400 |
3/4” |
| QBY-25 |
210 |
160 |
320 |
230 |
12 |
50 |
470 |
1” |
| QBY-40 |
210 |
160 |
320 |
230 |
12 |
50 |
470 |
11/2 |
| 型號 |
A |
B |
D5 |
D6 |
C |
H |
H1 |
DN1 |
DN2 |
n-d1 |
n-d2 |
D3 |
D4 |
E |
n-d4 |
進氣口
外徑 |
備注 |
| QBY-25 |
215 |
150 |
100 |
100 |
380 |
530 |
70 |
25 |
25 |
4-Φ11 |
4-Φ11 |
75 |
75 |
55 |
4-Φ10 |
10 |
工氟
程塑
塑料料， |
| QBY-40 |
215 |
150 |
130 |
120 |
380 |
530 |
70 |
40 |
32 |
4-Φ13.5 |
4-Φ13.5 |
100 |
90 |
55 |
4-Φ10 |
10 |
| QBY-25A |
220 |
160 |
110 |
110 |
370 |
575 |
68 |
25 |
25 |
4-Φ11 |
4-Φ11 |
75 |
75 |
80 |
4-Φ12 |
10 |
鑄
鐵
脆号、
不
銹
鋼
赫裂、
鋁
合
金 |
| QBY-40A |
220 |
160 |
130 |
120 |
370 |
575 |
68 |
40 |
32 |
4-Φ13.5 |
4-Φ13.5 |
100 |
90 |
80 |
4-Φ12 |
10 |
| QBY-50 |
340 |
240 |
140 |
140 |
550 |
800 |
65 |
50 |
50 |
4-Φ13.5 |
4-Φ13.5 |
110 |
110 |
145 |
4-Φ17.5 |
12 |
| QBY-65 |
340 |
240 |
160 |
160 |
550 |
800 |
70 |
65 |
65 |
4-Φ13.5 |
4-Φ13.5 |
130 |
130 |
145 |
4-Φ17.5 |
12 |
| QBY-80 |
340 |
240 |
190 |
190 |
580 |
950 |
100 |
80 |
80 |
4-Φ17.5 |
4-Φ17.5 |
150 |
150 |
130 |
4-Φ17.5 |
14 |
| QBY-100 |
340 |
240 |
210 |
190 |
580 |
950 |
100 |
100 |
80 |
4-Φ17.5 |
4-Φ17.5 |
170 |
170 |
130 |
4-Φ17.5 |
14 |
|
