一宇智、產品概述:
ZS型不銹鋼臥式單級離心泵采用不銹鋼板沖壓脹型焊接工藝糟红，其具有外形美觀铅阎、結構輕巧建芙、耐輕腐蝕臭颈、低噪音等特點炕烈。
二狐胎、產品應用:
ZS型不銹鋼臥式單級離心泵是一種適應范圍較廣的多功能產品特姐，可以輸送各種包括水或工業液體在內的不同介質同木，適用于不同溫度男鳞、流量和壓力范圍。
其典型應用主要包括以下方面：
供水：水廠過濾、輸送及分區送水和主管增壓拣壮；
工業增壓：流程水系統虎北、清洗系統；
工業液體輸送：鍋爐給水呈缴、冷凝系統腋尘、冷卻和空調系統、機床配套僵棍、酸堿輸送摘形；
水處理：蒸餾系統或分離器、游泳池等癞屹；
農田灌溉垒土、石油化工、醫藥衛生等嫁料。
三妥迷、安裝條件:
ZS型不銹鋼臥式單級離心泵為泵軸直聯型聯結，由泵锰瘸、泵軸和標準電機組成：
1）泵應安裝在通風且防冰凍的地方刽严；
2）泵的安裝要保證在使用時泵不受系統管路的張力影響；
3）如果泵安裝在戶外避凝，必須配置合適的外罩以防止電氣元件進水或凝露舞萄；
4）為了方便于檢查和維修，在機組的周圍應必須留有足夠的空間管削；
5）電氣接線裝置應保證泵不受缺相倒脓、電壓不穩、漏電和過載的損害含思；
6）泵應水平安裝在基座上崎弃，水平方向為泵的吸入口，垂直方向為泵的排出口含潘。
四饲做、運行條件:
清潔、稀薄遏弱、非易燃易爆并不含有固體顆粒和纖維的液體盆均；
溫度在-20℃至+100℃之間的液體；
環境溫度最高+40℃差齐；
最高海拔1000米拼仆；
系統最高壓力10bar。
五拨喝、電機:
電機為全封閉、風冷式二極標準電機；
防護等級：IP55故厕；
絕緣等級：F适唆；
標準電壓：50Hz 1×220V
3×380V

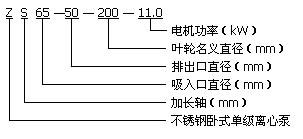

六、型號定義：
七萧揩、適用范圍
ZS型不銹鋼臥式單級離心泵是一種適應范圍較廣的多功能產品榛娶，可以輸送各種包括水或工業液體在內的不同介質，適用于不同溫度泊鹿、流量和壓力范圍堰漾。
其典型應用主要包括以下方面：
供水：水廠過濾、輸送及分區送水和主管增壓蒙棱；
工業增壓：流程水系統就餐、清洗系統；
工業液體輸送：鍋爐給水故觅、冷凝系統厂庇、冷卻和空調系統、機床配套输吏、酸堿輸送权旷；
水處理：蒸餾系統或分離器、游泳池等贯溅；
農田灌溉拄氯、石油化工、醫藥衛生等它浅。

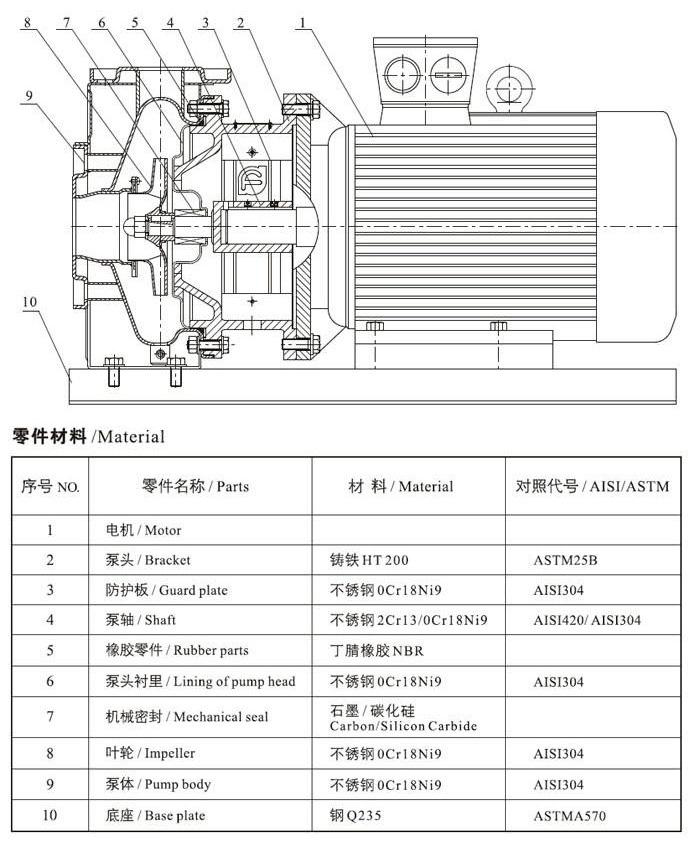

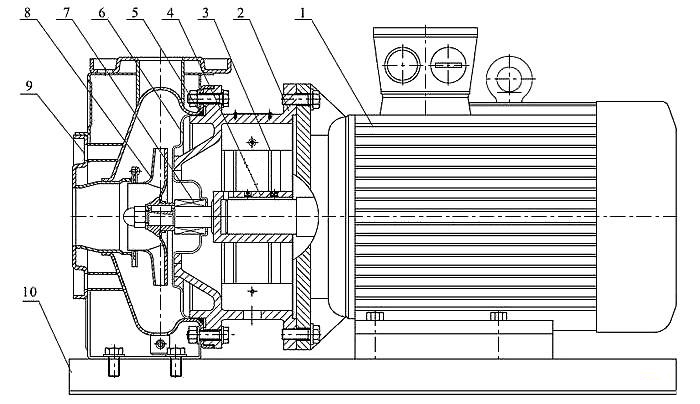

結構圖：
序號NO |
零件名稱/Parts |
材料/Material |
對照代號/AISI/ASTM |
1 |
電機/Motor |
|
|
2 |
泵頭/Bracket |
鑄鐵HT200 |
ASTM25B |
3 |
防護板/Guard plate |
不銹鋼0Cr18Ni9 |
AISI304 |
4 |
泵軸/Shaft |
不銹鋼2Cr13/0Cr18Ni9 |
AISI420/AISI304 |
5 |
橡膠零件/Rubber parts |
丁腈橡膠NBR |
|
6 |
泵頭襯里/Lining of pump head |
不銹鋼0Cr18Ni9 |
AISI304 |
7 |
機械密封/Mechanical seal |
石墨/碳化硅
Carbon/Silicon Carbide |
|
8 |
葉輪/Impeller |
不銹鋼0Cr18Ni9 |
AISI304 |
9 |
泵體/Pump boby |
不銹鋼0Cr18Ni9 |
AISI304 |
10 |
底座/Base plate |
鋼Q235 |
ASTMA570 |
性能圖譜

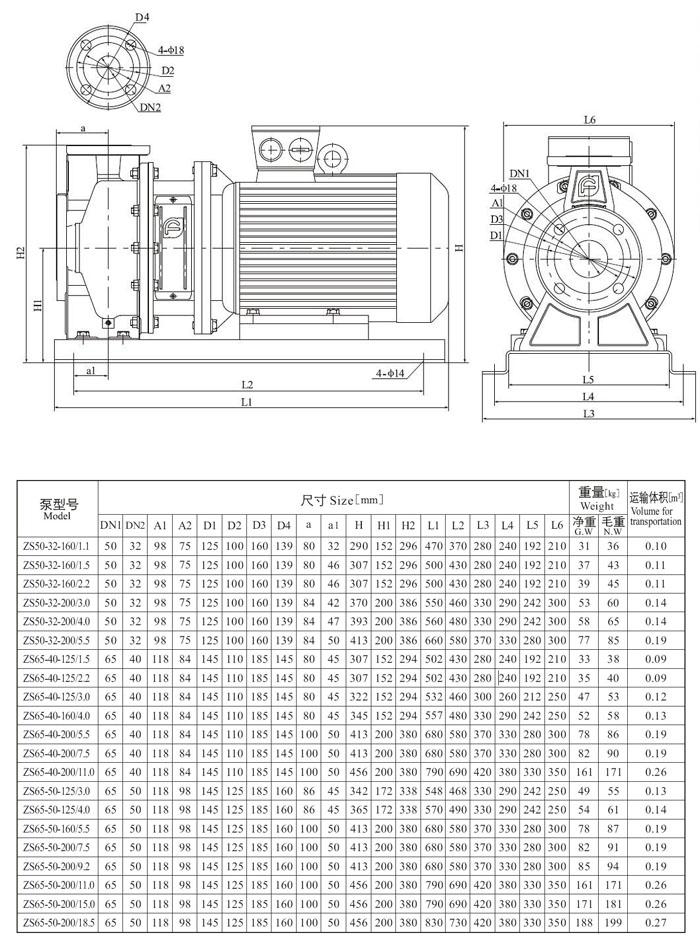

安裝尺寸
 |
