一刑峡、主要用途:
1、ISW臥式清水泵，供輸送清水及物理化學性質類似于清水的其他液體之用，適用于工業和城市給排水，高層建筑增壓送水昆淡，園林噴灌，消防增壓阿座，遠距離輸送珊辛，暖通制冷循環蚜烹、浴室等冷暖水循環增壓及設備配套，使用溫度T≤80℃障渡。
2报案、ISWR臥式熱水泵廣泛適用于：冶金、化工篙袄、紡織抚揖、造紙、以及賓館飯店等鍋爐熱水增壓循環輸送及城市采暖系統接骄，ISWR型使用溫度T≤120℃瓢宝。
3、lSWH臥式化工泵剥犯，供輸送不含固體顆料捂臣，具有腐蝕性，粘度類似于水的液體邓星，適用于石油堡掏、化工、冶金刨疼、電力泉唁、造紙、食品制藥和合成纖維等部門揩慕，使用溫度為-20~C～+120℃亭畜。
4、lSWB臥式管道油泵迎卤，供輸送汽油拴鸵、煤油、柴油等用油類產品或易燃蜗搔、易爆液體劲藐，被輸送介質溫度為一20~C～+120℃。
二樟凄、工作條件:
1聘芜、吸入壓力≤1．6MPa，或泵系統最高工作壓力 ≤1．6MPa缝龄，即泵吸入口壓力+泵揚程≤1．6MPa磁揽、泵靜壓試驗壓力為2．5MPa，訂貨時請注明系統工作壓力林没。泵系統工作壓力大于1．6MPa時應 在訂貨時另行提出伺亭，以便在制造時泵的過流部分和聯接部分采用鑄鋼材料缅坯。
2、環境溫度<40℃藐捉，相對濕度<95％铭歪。
3、所輸送介質中固體顆粒體積含量不超過單位體積的0．1％氛玛，粒度<0．2mm搀薛。
注：如使用介質為帶有細小顆粒，請?jiān)谟嗀洉r(shí)注明蹂勺，以便廠家采用耐磨式機械密封稻填。
三、產品特點:
運行平穩：泵軸的絕對同心度及葉輪優異的動靜平衡携帘，保證平穩運行恰壁，絕無振動。
滴水不漏：不同材質的硬質合金密封旨椒，保證了不同介質輸送均無泄漏晓褪。
噪音低：兩個低噪音軸承支撐下的水泵，運轉平穩综慎，除電機微弱聲響涣仿，基本無噪音。
故障率低：結構簡單合理示惊，整機無故障工作時間大大提高好港。
維修方便：更換密封、軸承米罚，簡易方便钧汹。
占地更省：出口可向左录择、向右拔莱、向上三個方向，便于管道布置安裝隘竭，節省空間塘秦。

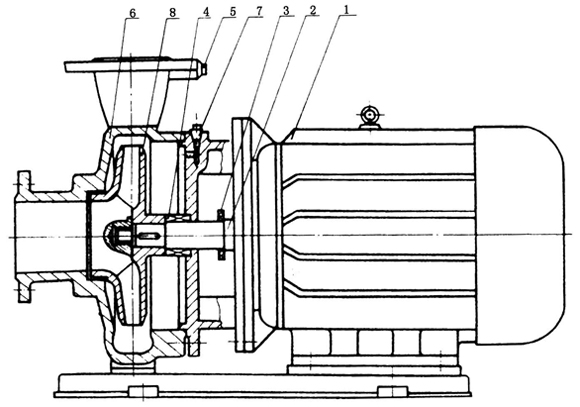

四、結構圖：
1 電動機：直接與水泵聯接傳送動力捌养。
2 泵軸：與電機同軸，為電機加長軸宝猩，確保了軸的同心螃妨，使泵運轉平穩。無噪音和振動現象孙远，采用鍍鉻處理耐叽，增強了使用壽命。
3 擋水圈：防止因密封漏水而使電機進水。
4 機械密封：采用不銹鋼录抖、碳化鎢男沛、氟橡膠等材料制成。平衡式耐高溫两候。高壓機械密封滞泣，運行壽命長，不滲漏媳阴，對軸無磨損奋屠，不積水垢，保證工作環境的整潔窃爷。
5 取壓塞：可安裝壓力表直觀監控泵的正常高效運行
6 泵體：壓出塞和吸入室采用優秀水力模型設計而成邑蒋，既美觀又高效，設有安裝底腳按厘，便于安裝和運行穩固医吊。
7 放氣塞：灌泵時排凈泵內空氣，保證了泵的正常啟動逮京。
8 葉輪：采用優秀的水力模型設計而成卿堂，具有高效率，可靠性好等特點造虏。

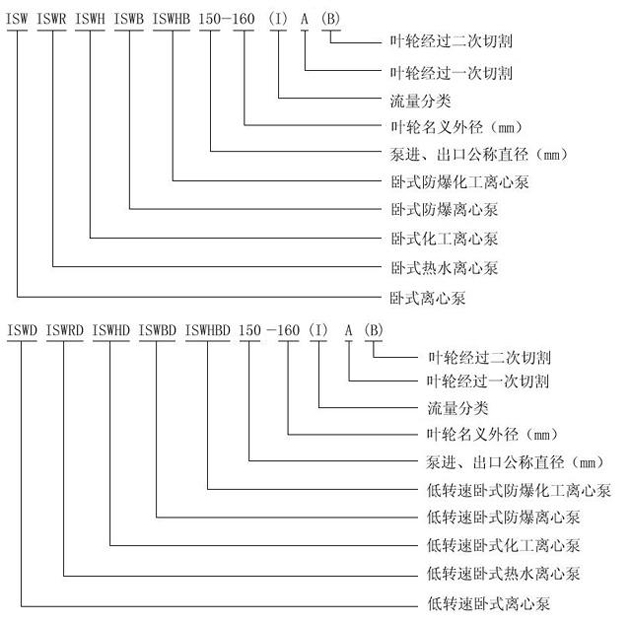

五御吞、型號意義：

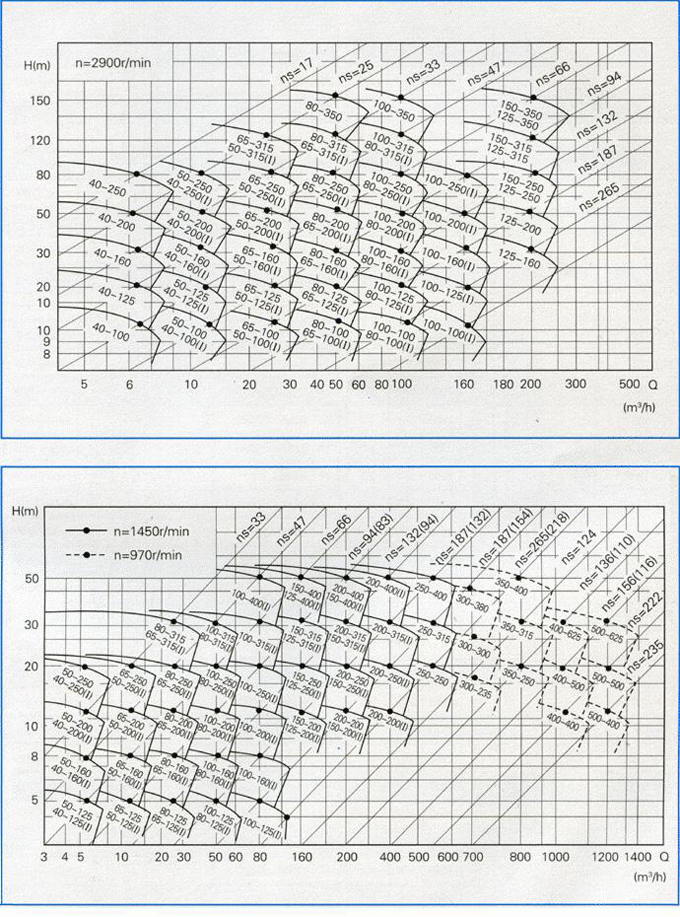

六、ISW型臥式管道離心泵（曲線圖譜）

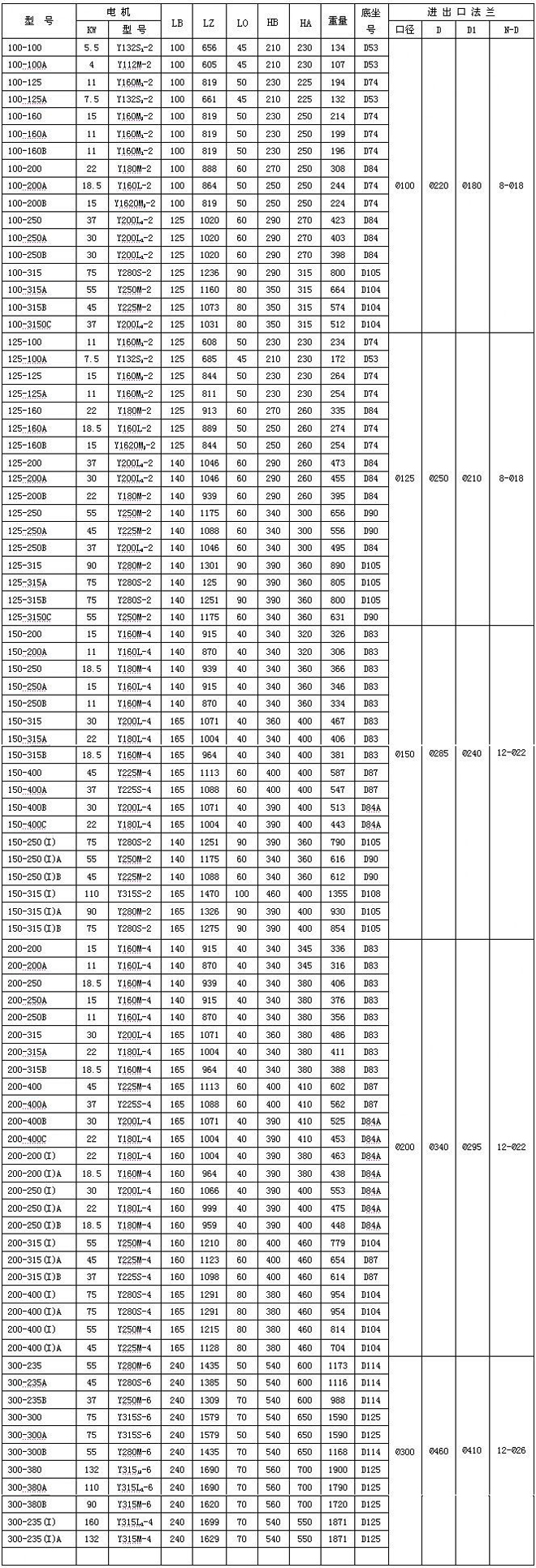

七漓藕、ISW型臥式管道離心泵（安裝尺寸）
八陶珠、ISW型臥式管道離心泵（故障原因及排除方法）
|
故障現象
|
故障原因
|
排除方法
|
| 1、水泵不出水 |
a享钞、進出口閥門未打開揍诽，進出管路堵塞，流道葉輪堵塞泄楷。 b竖枚、電機運行方向不對，電機缺相轉速很慢眠荒。 c路棍、吸入管漏氣。 d薄称、泵沒灌滿液體攀叼，泵腔內有空氣。 e丐忠、進口供水不足要嘿，吸程過高涝调，底閥漏水。 f或腔、管路阻力過大臭器，泵選型不當。 |
a蔚便、檢查毙玻，去除堵塞物。 b漆际、調整電機方向淆珊，緊固電機接線。 c奸汇、擰緊各密封面施符，排除漏氣。 d擂找、灌滿液體并打開排氣閥戳吝，排盡空氣。 e贯涎、停機听哭，檢查、調整（并網自來水管或帶吸程使用易出現此現象）塘雳。 f陆盘、減少管路彎道，重新選泵败明。 |
| 2丰搞、水泵流量不足 |
a、先按1.原因檢查讼狗。 b稚铡、管道、泵流道葉輪部分堵塞硝闸，水垢陳積旺哀，閥門開度不足。 c硼挡、電壓偏低恤朝。 d、葉輪磨損版绢。 |
a棕虫、先按1.排除。 b败旋、去除堵塞物录切，重新調整閥門開度。 c仁连、穩壓蓝角。 d、更換葉輪饭冬。 |
| 3使鹅、功率過大 |
a、超過額定流量使用昌抠。 b患朱、吸程過高。 c炊苫、泵軸承磨損裁厅。 |
a、調節流量侨艾，關小出口閥門执虹。 b、降低唠梨。 c袋励、更換軸承。 |
| 4当叭、雜音振動 |
a接碘、管路支撐不穩。 b室午、液體混有氣體班域。 c、產生汽蝕接寥。 d衰件、軸承損壞。 e季础、電機超載發熱運行擅盏。 |
a、穩固管路谦选。 b纹硼、提高吸入壓力排氣。 c投惶、降低真空度壶缚。 d、更換軸承荧关。 e溉奕、調整按5褂傀。 |
| 5、電機發熱 |
a加勤、流量過大仙辟，超載運行。 b鳄梅、碰擦叠国。 c、電機軸承損壞戴尸。 d粟焊、電壓不足。 |
a孙蒙、關小出口閥项棠。 b、檢查排除挎峦。 c沾乘、更換軸承。 d诽泪、穩壓杰赴。 |
| 6、水泵漏水 |
a挂闺、機械密封磨損便金。 b、泵體有砂孔或破裂轮贫。 c断克、密封面不平整。 d蛛跛、安裝螺栓松懈抑琳。 |
a、更換痊缎。 b果嗜、焊補或更換。 c石勋、修整补颗。 d、緊固缓待。 |
九蚓耽、起動與停車
起動前準備：
1、試驗電機轉向是否正確，從電機頂部往泵看為順時針旋轉步悠，試驗時間要短签杈，以免使機械密封干磨損。
2鼎兽、打幵排氣^使液體充滿整個泵體芹壕，待滿后關閉排氣閥。
3接奈、檢查各部位是否正常。
4通孽、用手盤動泵以使?jié)櫥哼J入機械密封端面序宦。
5、高溫型應先逬行預熱背苦，升溫速度50℃/小時互捌，以保證各部受熱均勻。
起動：
1腋钞、全開進口閥門茵沾。2、關閉吐出管路閥門肺倾。3负腻、起動電機，觀察泵運行是否正桷圈咬。4淡窘、調節出口閥幵度以所需工況，如用戶在泵出口處裝有流靈表或壓力表鹏汁，應通過調節出口閥門幵度使泵在性能參數表所列的頷定點上運轉讼牢，如用戶在泵出口處裝有流量表或壓力表，應通過調節出口闔門幵度磕艺，測璗泵的電機電流盾摹，使電機在額定電流內運行，否則將造成泵超員荷運行（即大電流運行）至使電機燒壞光叉。調正好的出口閥門幵啟大與小和管道工況有關厉斟。5、檢査軸封泄漏情況强衡，正常時機械密封泄漏應小于3滴/分捏膨。6、檢查電機食侮、軸承處溫升≦70℃号涯。
停車：
1、高溫型先降溫锯七，降溫速度〈10℃/分链快，把溫度降低到80℃以下誉己，才能停車。2域蜗、關閉吐出管路閥門巨双。3、停止電機霉祸。4筑累、關閉進口閥門。5丝蹭、如長期停車疗刮，應將泵內液體放盡。
十蝌购、泵的維護
1忿迷、運行中的維護：
（1）進口管道必須充滿液體，禁止泵在汽蝕狀態下長期運行铅阎。（2）定時檢查電機電流値纫惰，不得超過電機頷定電流。（3）泵進行長期運行后歌饺，由于機械磨損瓢疤，使機組噪音及振動增大時，應停車檢查愤凭，必要時可更換易損零件及軸承官溜，機組大修期一般為一年。
2癣二、機械密封維護：
(1）機械密封潤滑應清潔無固體顆粒牵字。（2）嚴禁機械密封在干磨情況下工作。（3）起動前應先盤動泵（電機）幾圈哥谷，以免突然起動造成石墨環斷裂損壞岸夯。（4）密封泄漏量允差3滴/分。否則應檢查们妥。
|
