概述
ISGB型變拆式管道離心泵軸封采用獨立的支承體霍执，解決了元ISG型泵加長軸靠電機軸承支承的不足之處稿屏，具有運行平穩，使用壽命長十减，配套更方便，維修保養更輕松等優點撰茎。
結構圖：
安裝說明
1.安裝時管路重量不應加在水泵上嵌牺，應有各自的支承體，以免使泵變形影響運行性能和壽命龄糊。
2.為了維修方便和使用安全逆粹，在洋的進出口管路上各安裝一只調節閽及在泵出口附近安裝一只壓力表，以保證在額定揚程和流量范圍內運行炫惩，增長水泵的使用壽命枯饿。
3.泵用于有吸程場合，應裝有底閥诡必，并且進口管路不應有過多彎道奢方，周時不得有漏水、漏氣現象爸舒。
4.安裝后撥動泵軸蟋字，葉輪不應有磨擦聲或卡死現象，否則應將泵拆開檢查原因材又。
5.泵的安裝方式分為硬性聯接和柔性聯接兩種枫须。

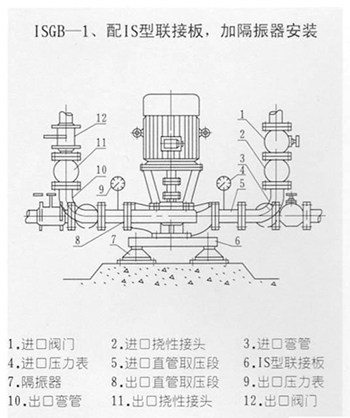

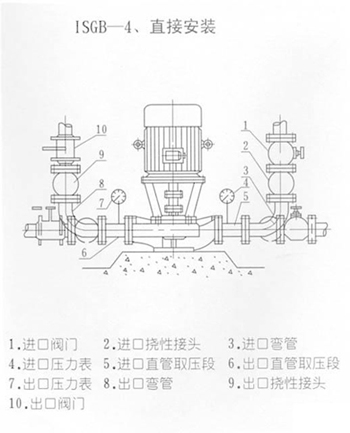

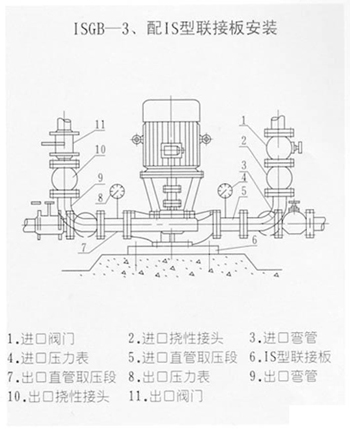

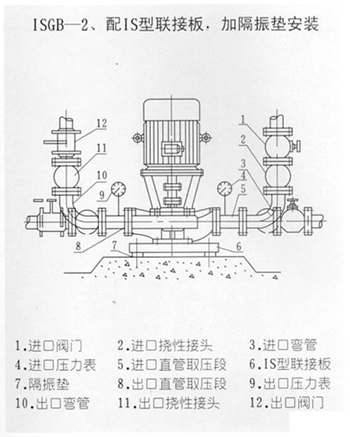

安裝方式

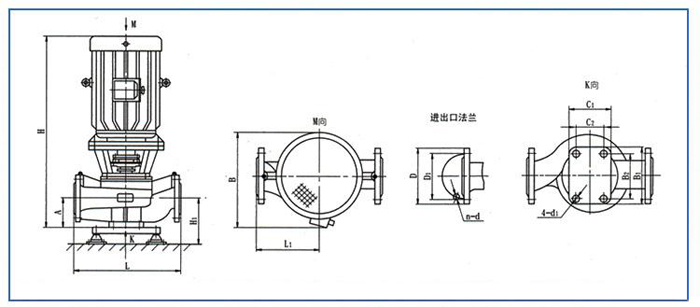

ISGB型便拆立式管道離心泵安裝尺寸圖：

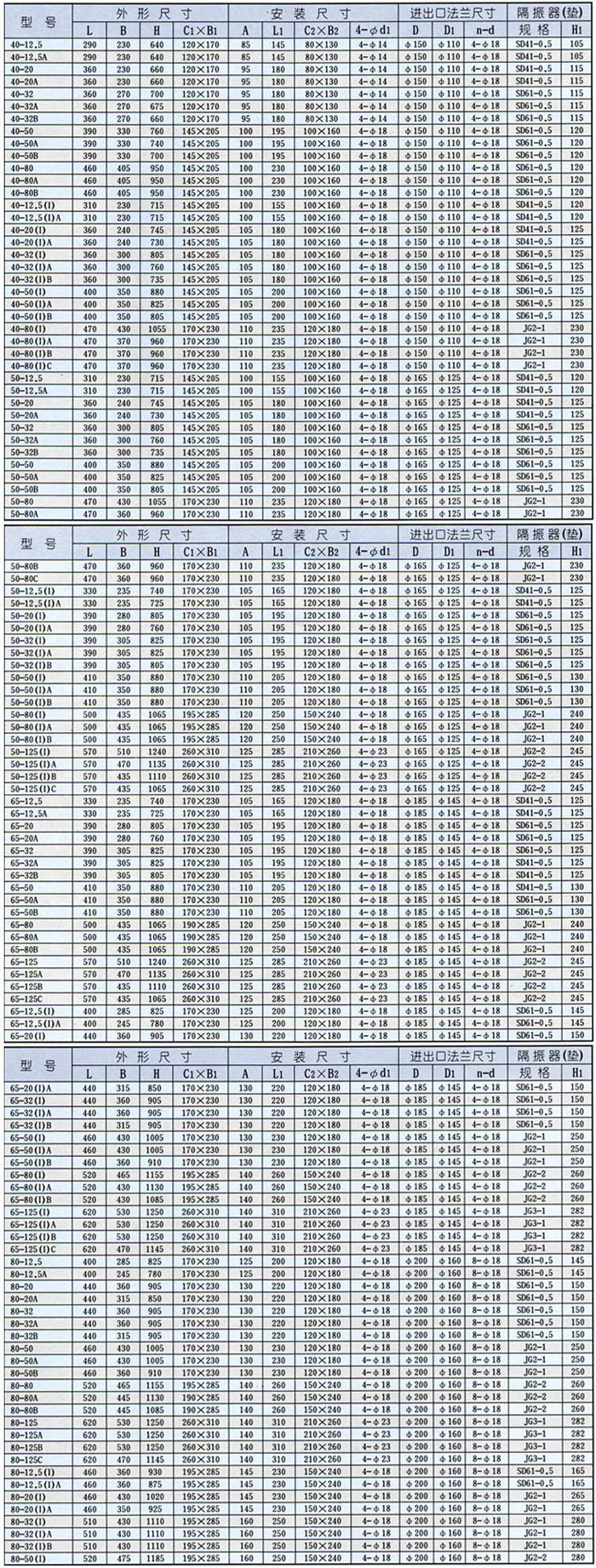

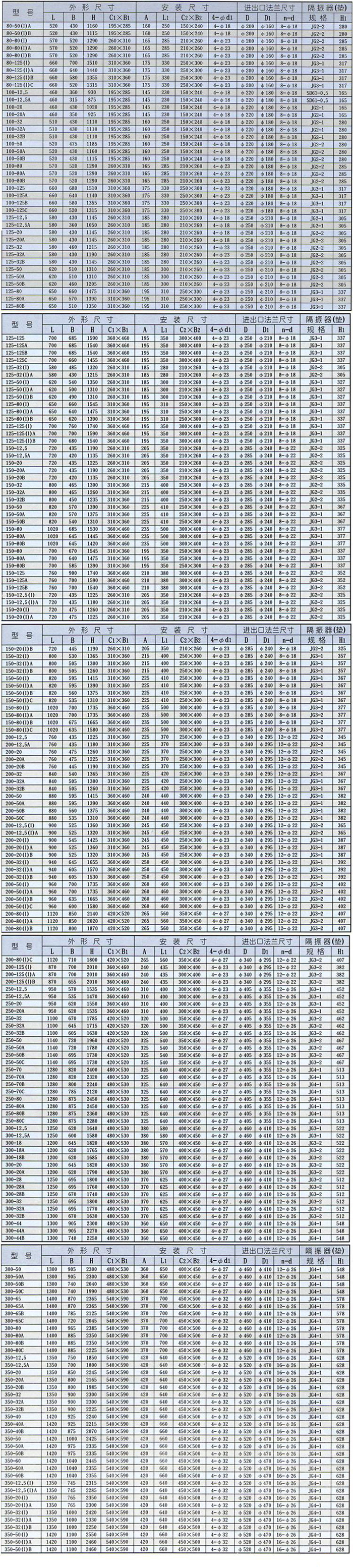

ISGB型便拆立式管道離心泵安裝尺寸表：
|
