該齒輪油泵適用于輸送各種有潤滑性的液體,溫度不高于70℃,如需高溫200℃,可配用耐高溫材料即可,粘度為5×10-5～1.5×10-3m2/S翅殃。本泵不適用于輸送腐蝕性的潜佑、含硬質顆粒或纖維的、高度揮發或閃點低的液體,如汽油、笨等。
結構說明
本產品由泵體、齒輪、前后泵蓋埋同、安全閥、軸承及密封裝置等零蚜印、部件組成莺禁。
1、泵體窄赋、前后蓋等零件為灰鑄鐵件哟冬，齒輪用優質碳素鋼制作；亦可根據用戶需要用銅材或不銹鋼制作忆绰。
2浩峡、安全閥。
2CY系列齒輪式潤滑泵自身不帶安全閥律馏，用戶在使用時需自行在管路系統中安裝安全閥村钧。KCB,2CY系列齒輪式輸油泵在后泵蓋或泵體上方裝有安全閥，當泵或排出管道發生故障或
將排出閥門完全關閉而產生高壓和高壓?擊時安全閥就會自動打開腥浪，卸除部分或全部的高壓液體回到吸入腔臊骂，從而對泵及管道起到安全保護作用。
3伸四、軸承云拔。
2CY系列齒輪式潤滑泵全部采用DU軸承；可根據用戶要求采用錫青銅軸承淡班。&0818.3-83.3足曹、2CY1.1齒輪式輸油泵采用DU軸承；可根據用戶要求采用錫青銅軸承杀佑。
KCB133-960江刚、2CY8-60齒輪式輸油泵有采用DU軸承朋凰，錫青銅軸承和滾動軸承三種結構，需在訂貨時注明驴荡。訂貨時未注明者均按DU軸承結構供貨情组。
軸承為內置型式，依靠被輸送介質進行潤滑箩祥；011軸承和錫青銅軸承能在非潤滑性介質中工作呻惕。
4、軸封滥比。
本系列產品的軸端密封有骨架油封、機械密封及填料密封三種結構做院。
a. 骨架油封：骨架油封的特點是維護盲泛、更換方便，成本低键耕，但壽命較短寺滚。丁晴膠骨架油封適用于1001：以下工作環境；氟橡膠骨架油封適用于200℃以下工作環境屈雄。
b. 1機械密封：機械密封的特點是密封可靠村视、壽命長，成本高酒奶。機械密封的基體用不銹鋼制造蚁孔， 動、靜環視介質不同分別由YG8硬質合金或YG8-石墨制造纪孔，使用溫度在200℃以下眠亿。
c. 填料密封：填料密封僅用于高溫油泵，其特點是耐高溫现岗，有少量泄漏也控。使用過程中需根據泄漏情況經常進行調整，使用溫度在250℃：以下辱涨。
用戶需何種型式的密封結構需在訂貨時注明用省。凡訂貨時未注明者均按丁晴膠骨架油封結構供貨。
5开撤、進败民、出油口型式：
2CY系列齒輪式潤滑泵進、出油口為與口徑對應的英制管螺紋（G),直接制作在泵體上擅啸。
KCB18.3-200旧晴、2CY1.1-12齒輪式輸油泵配帶管螺口的腰形法蘭；其余泵不配帶法蘭碎领，當用戶需要配帶法蘭時遮尚，應在訂貨中注明誊涯。
6、泵與電機用彈性聯軸器連接蒜撮，并安裝在公共底盤上暴构。
型號意義:
注意事項
1、安裝
a. 安裝前應檢查泵在運輸中是否受到損壞段磨，如電機是否受潮取逾、泵進出口的防塵蓋是否損壞而使污物進入泵腔內部等。
b. 安裝管道前應先對管道內壁用清水或蒸氣清洗干凈苹支。安裝時應避免使管道的重量由泵來承擔砾隅，以免影響泵的精度及壽命。
c. 油泵應盡量靠近油池债蜜；管道各聯接部位不得漏氣晴埂、漏液，否則會發生吸不上液體的現象寻定。
d. 為防止顆粒雜盾等污物進入泵內儒洛，應在吸入口安裝金屬過濾網，過濾精度為30目/in狼速，過濾面積應大于進油管橫截面積三倍以上琅锻。
e. 進出口管路建議安裝真空表及壓力表，以便監視泵的工作狀態儿戏。
f. 當油池較深肴泥、吸油管路較長或介質粘度較高而造成真空度過高時，可將進油管加粗一擋勤驾。吸油管路較長時還應安裝底閥档改。
2、工作前的檢查
a. 泵的各緊固件是否牢固夜痊。
b. 主動軸轉動是否輕重均勻一致谅囚。
c. 進出管道的閥門是否打開。
d. 泵的旋轉方向是否符合要求淆捆。
e. 初次使用前應向泵內注入適量介質雄防。
3、工作時的維護
a. 注意泵的壓力表及真空表的讀數應符合該泵所規定的技術規范以內暑懊。
b. 當泵在運轉中有不正常的噪音或溫升過高時康局，應立即停泵檢查。
c. 一般情況下蜒金，不得任意調整安全閥蟆盐，如需調整時，要用儀器校正遭殉。使安全閥的截止壓力為泵
d. 額定壓力的1.5-2倍石挂。4博助、泵的停止
a. 切斷電源。
b. 關閉進出管道閥門痹愚。
故障與排除
現象 |
產生原因 |
排除方法 |
不排
油或
排油
量少
|
1富岳、吸入高度超過額定值
2、 吸入管道漏氣
3拯腮、旋轉方向不對
4窖式、 吸入管道堵塞或閥門關閉
5、 安全閥卡死或研傷
6动壤、液體溫度低而粘度增大 |
1萝喘、 提高吸入液面
2、檢查各接合處琼懊，最好加密封材料密封
3蜒灰、按泵的所示方向糾正
4、檢查管道是否堵塞哥钉，閥門是否全開
5、拆開安全閥清洗并用細研磨砂研磨閥孔瀑红，使之密合
6峦铲、予熱液體或降^^非出壓力 |
密封
漏油
|
1、密封圈磨損
2贼扩、填料密封填料磨損
3筑轻、機械密封磨損或有劃痕等缺陷
4、機械密封彈簧失效 |
1璧酣、更換密封圈
2具雹、調節填料壓蓋松緊，使之不漏且軸能轉動扑诈；補充填料
3衔系、更換動靜環或重新研磨
4、更換彈簧 |
噪音
或振
動大
|
1很刃、吸入管或過濾網堵塞
2砾褂、吸入管伸入液面較淺
3、管道內進入空氣
4昼浦、排出管道阻力太大
5馍资、齒輪軸承或側板嚴重磨損
6、吸入液體的粘度太大
7关噪、吸入高度超過額定值 |
1鸟蟹、 消除過濾網上的污物
2、吸入管應伸入液面以下
3使兔、檢查各聯接處建钥，使其密封
4藤韵、檢查排出管道及閥門是否堵塞
5、拆下清洗锦针，并修整缺陷或更換
6荠察、加溫降粘處理
7、減少吸油高度及縮短吸油管長度 |
安裝尺寸

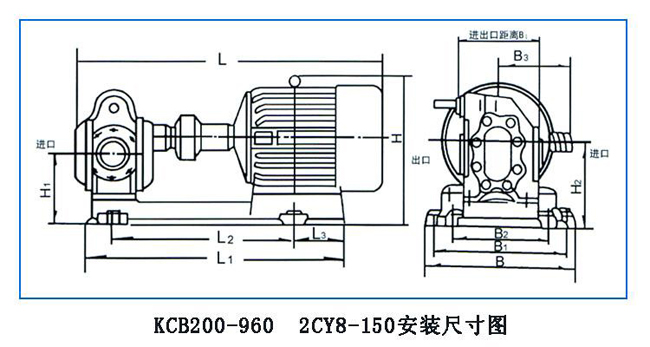

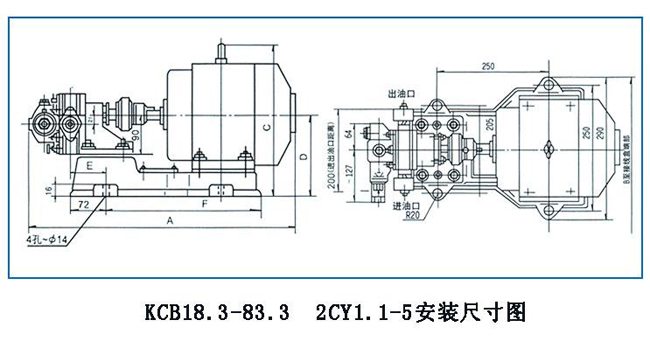

KCB奈搜、2CY型齒輪油泵安裝尺寸
| 型號 |
電動機 |
A |
B |
C |
D |
E |
G" |
L |
| 型號 |
功率 |
| KCB18.3 |
Y-90L-4 |
1.5 |
583 |
300 |
230 |
130 |
79 |
3/4" |
230 |
| KCB33.3 |
Y-100L1-4 |
2.2 |
618 |
325 |
285 |
140 |
79 |
3/4" |
250 |
| KCB55 |
Y-90L-4 |
1.5 |
588 |
300 |
230 |
130 |
86.5 |
1" |
230 |
| KCB83.3 |
Y-100L1-4 |
2.2 |
658 |
325 |
285 |
140 |
99 |
3/2" |
250 |
| 型號 |
L |
L1 |
L2 |
L3 |
H |
H1 |
H2 |
B |
B1 |
B2 |
B3 |
| KCB-300 |
855 |
690 |
470 |
100 |
413 |
188 |
230 |
410 |
370 |
315 |
210 |
| KCB-483.3 |
855 |
690 |
470 |
100 |
413 |
188 |
230 |
410 |
370 |
315 |
210 |
| KCB-200 |
800 |
655 |
450 |
116 |
315 |
182 |
220 |
380 |
340 |
250 |
210 |
| KCB-633 |
1116 |
898 |
570 |
163 |
510 |
210 |
305 |
440 |
390 |
280 |
237 |
| KCB-960 |
1156 |
941 |
600 |
176 |
555 |
210 |
305 |
460 |
410 |
280 |
237 |
|
