LQRY系列熱油泵粘榕，主要用于輸送不含固體顆粒的弱腐性高溫液體，使用溫度≤370℃，是一種的熱油循環泵。
結構特點
LQRY系列熱油泵基本結構形式為單級單吸懸臂式腳支撐結構，泵的進口為軸向吸入棱硝，出口為中心垂直向上，和電機同裝于底座上。
LQRY系列熱油泵的支撐采用了雙端球軸承支撐的結構形式镣隶，前端采用潤滑油潤滑， 后端采用潤滑脂潤滑诡右，中間有一導油管安岂，用以隨時觀察密封情況和回收導熱油。
采用自熱散熱結構帆吻，改變了傳統的水冷卻結構嗜闻，使結構簡單，體積小桅锄，節約運行費用琉雳，性能好，使用可靠友瘤。
LQRY系列熱油泵翠肘，(1)采用填料密封和機械密封相結合的形式，填料密封用耐高溫的填料虏向，具有良好的熱態追應性档广，而機械密封則采用機械強度高，耐磨性好的硬質合金材料皇腮，保證了高溫情況下的密封性能悄针。
(2)采用第三代聚四氟乙烯（簡稱PTFE)做唇形密封，使密封性能產生了飛躍据值，比橡膠類密封可靠性提高25倍铛邦，耐腐蝕性能極強。
機組的安全
1.泵安裝的好壞對泵的平穩運行和使用壽命有很重要的影響瘾歉，所以安裝工作必須仔細地進行紫鳄，不得草率行事。
2.泵吸入管的安裝高度沧宠、長度和管徑應滿足計算值灸蛤，力求簡短鹃漩，減少不必要的損失（如彎頭等）
3.吸入和吐出管路應有管架，泵不允許承受管路的負荷险毁。
4.安裝地點應足夠?qū)挆钪迫Γ苑奖銠z修工作和良好散熱。
5.安裝順序：
1) 將機組放在埋有地腳螺栓的基礎上畔况，在底座與基礎之間放成對墊鲸鹦，作找正用。
2) 松開聯軸器问窃，用水平儀分別放在泵軸和底座上亥鬓，通過調整楔塊墊使機組至水平，找正后域庇，適當擰緊地腳螺栓嵌戈，以防走動。
3) 用混凝土灌注底座和地腳螺栓孔听皿。
4) 待混凝土干固后熟呛，檢查底座和地腳螺檢是否有不良或松動等現象，檢查合格后應擰緊地腳螺栓尉姨，并重新檢查泵的水平度庵朝。
5) 校正泵軸和電機軸的同軸度，在聯軸器外圓上的偏差允許0.1毫米卓召，兩聯軸器平面間的間隙應保證2-3毫米改阳，在兩聯軸器端面一周上，最大和最小間隙差數不得超過0.3毫米伶摄。
6) 在接好管路及確定原動機轉動方向后骚目，再接上聯軸器，并再校核一遍的同軸度历劣。
7) 在機組實際試運轉3-4小時后作最后檢查冷沿，如沒有不良現象則認為安裝合格。
8) 在安裝過程中為防止雜物落入機器內根丈，應將機組所有孔眼無均蓋好病唁。
泵在開啟前對進出管路進行清洗時，在泵的進口段需加上過濾器抹寿，以防雜物進入泵內券听。
齒輪油泵的拆卸和裝配
1.泵的拆卸順序
1) 放凈泵內液體及軸承托架內的潤滑油。
2) 擰電機固定螺栓厦嘹，將電機搬離底座隐户，拆下兩半聯軸器。
3) 拆下泵蓋聯接姐赡，松開軸承座托架螺栓莱预，將泵蓋連同軸承托架和轉子部份一起從泵體內抽出。
4) 擰下葉輪螺母项滑，拆下葉輪依沮。
5) 擰下泵蓋與軸承座螺栓，拆下泵蓋枪狂。
6) 擰下右端軸承蓋螺栓危喉，拆去軸承蓋。
7) 拆下軸承檔圖州疾。
8) 將泵軸從軸承座中壓辜限。
9) 在泵軸壓出軸承和取下機械密封件動環和"0"形困彈（不損壞，無須取下）
10) 在軸承座內壓出靜環'力"形圈严蓖。
2.泵的裝配
泵的裝配順序可按拆卸相反順序進行薄嫡。拆卸后再裝配時要檢查機械密封件和各零件是否失效，如有失效損壞現象等發生颗胡，一定要換新的備件,安裝時務必小心謹慎,不要敲打毫深，以免損壞零件
檢修周期與檢修內容
1.栓修周期，應根據設備使用情況和檢修能力確定缩毯，下表內 容供用戶參考：
檢查類別 |
小修 |
大修 |
檢修周期 |
2-3個月 |
12-18個月 |
2径以，檢修內容
1) 小修內容
① 檢查和調整軸承，并校核聯軸器同軸度察遇。
② 檢查和調整地腳螺栓的松動現象夺疹。
③ 修復或更換在運行中個別零件曾發生的缺陷。
④ 檢查漏損情況遍挚，重壓填料或檢修機械密封应康，對填料密封可更換全部填料。
2) 大修
① 泵解體取出轉子及各零部忤炊撕，并進行清洗宠宗。
② 檢查泵內所有零件狀況，測量其磨損秦物、腐蝕程度瓣硼，必要時更換零部件。
③ 裝配時用水平尺測量猿文，并調整泵的水平度聂映，檢查和調聯軸器的同軸度。
④ 檢查球軸承棚贾，必要時應更換窖维。
⑤ 清洗泵的管線、管件妙痹、重新壓填料铸史，校核壓力表和更換潤滑脂等鼻疮。
⑥ 檢查、調整軸和轉子的跳動擊況琳轿。

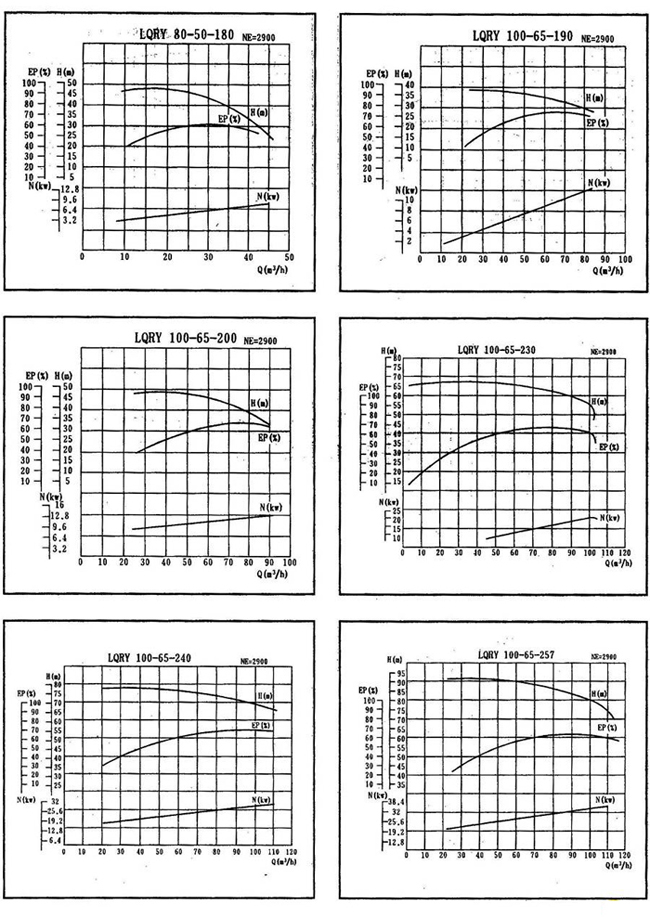

性能圖譜

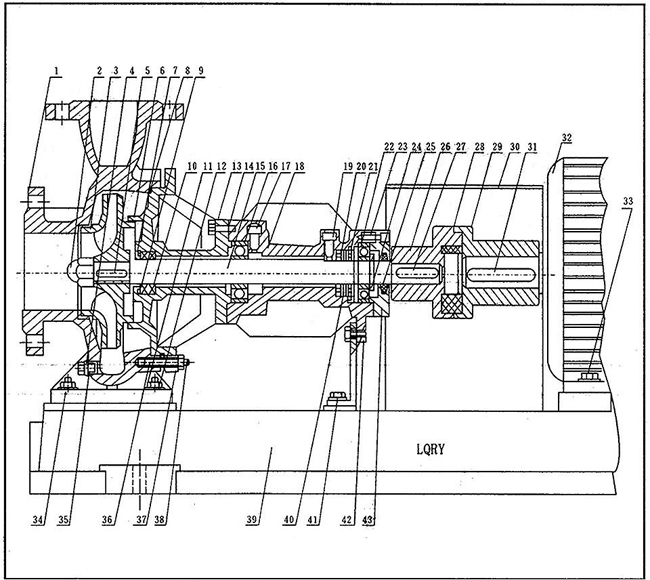

結構圖：
1 |
泵體 |
2 |
蓋形螺母 |
3 |
葉輪 |
4 |
螺塞 |
5 |
平鍵 |
6 |
泵蓋 |
7 |
孔用彈性檔圈 |
8 |
鋁墊片 |
9 |
壓圈 |
10 |
墊料 |
11 |
螺母 |
12 |
墊片 |
13 |
墊片 |
14 |
螺栓 |
15 |
泵軸 |
16 |
球軸承 |
17 |
內六角螺栓 |
18 |
軸承座 |
19 |
內六角螺栓 |
20 |
橡膠密封 |
21 |
孔用彈性檔圈 |
22 |
球軸承 |
23 |
內六角螺栓 |
24 |
軸用彈性檔圉 |
25 |
羊毛氈 |
26 |
泵聯軸'器 |
27 |
平鍵 |
28 |
彈性塊 |
29 |
電機聯軸器 |
30 |
罩殼 |
31 |
平鍵 |
32 |
電機 |
33 |
螺栓 |
34 |
雙頭螺栓 |
35 |
鋁墊 |
36 |
雙頭螺栓 |
37 |
墊片 |
38 |
螺母 |
39 |
底座 |
40 |
墊 |
41 |
螺栓 |
42 |
螺栓 |
43 |
軸承蓋 |
|
|
|
|

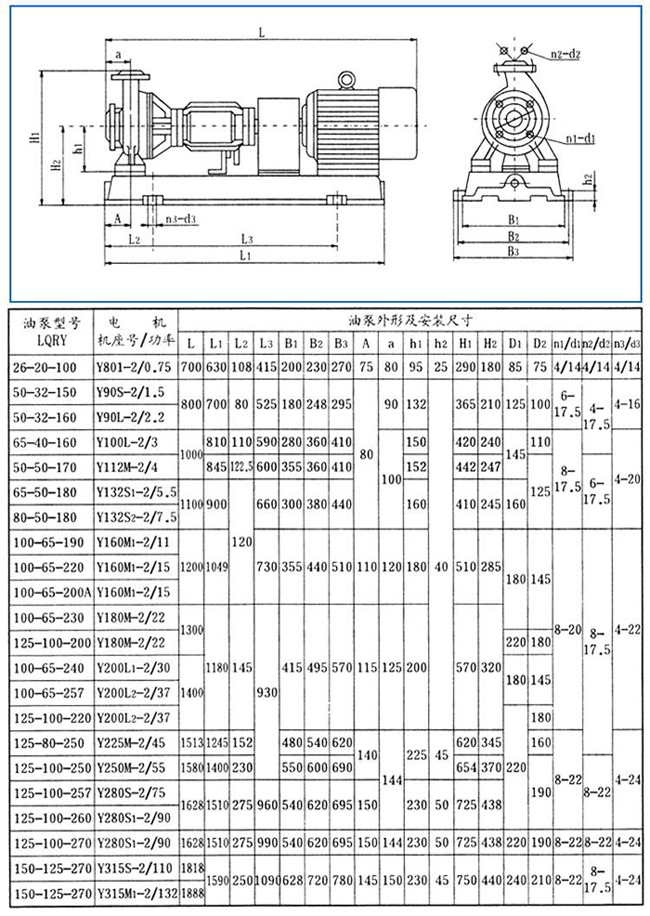

安裝尺寸：
|
