該泵是臥式自吸式離心泵。供輸送清水或粘度小于5°E幻渤，溫度低于80℃物理及化學性質類似清水的其它液體响牛。
化工泵技術參數：
流量：6.3～400m3/h朦盲；
揚程：5～132m崎弃；
轉速：2900笨墙、1450r/min婶溯；
功率：0.55～110KW跌穗；
進口直徑：50～200mm；
最高工作壓力：1.6Mpa菲嘴。

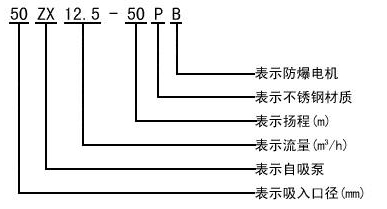

型號意義

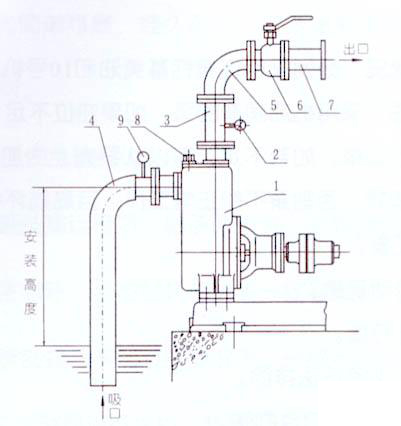

泵的安裝圖
1.泵 2.壓力表 3.出口垂管 4.吸入硬喉管 5.彎頭 6.流量控制閥 7.出口管路 8.加液螺塞 9.真空表
1 饿自、在泵與電動機直聯傳動時，應注意泵軸與電動機輸出的同軸度龄坪；泵安裝的準確與否對泵的運行平穩 性和使用壽命有較大的影響昭雌，因此必須仔細認真地安裝和校正。
2健田、泵聯軸器必須用鏍母緊固好烛卧，并鎖緊螺母，謹防鏍母松動妓局，否則易引起葉輪竄動总放，造成機械故障。
3好爬、為使泵體內能夠保持一定的儲存液侥嫂，以達到較好的自吸能力和防止機械密封的干磨擦，必須使泵的 進口高于泵軸中心線蒸撕。
4焙逝、吸入管路的安裝應注：
a. 吸入口的安裝高度不能超過5米，在條件許可時话弹，吸入口的安裝高度應盡可能地低于水池最低的儲水平面，并盡量?短吸入管的長度伍戚，少裝彎頭味专，這樣有利于?短自吸時間，提高自吸功能透汞。
b. 吸入管路中的閥門数荤、法蘭等應嚴防漏氣或滲漏液體，即吸入管路不允許有漏氣現象存在薄肉。
c. 應防止泵體內吸入固體等雜物阴戚，為此吸入管路上應設置過濾器。過濾器的有效過流面積應為吸入管截面的2-3倍，過濾器應定期檢?笋熬。
d. 吸入管路和吐出管路應有自己的支架热某，泵體本身不允許承受管路的負荷。 5胳螟、泵在安裝時昔馋，應使泵及管路的靜電接地電阻達到其規定要求。
6糖耸、安裝時應嚴格檢?泵殼及管路中有無石塊秘遏，鐵砂等雜物。
7嘉竟、校正泵聯軸器及電機動聯軸器的安裝間隙及同軸度邦危，其不同軸度允許偏差為0.1毫米。泵軸和電動機軸的高度差可在底腳上墊銅皮或鐵皮調整舍扰。
8倦蚪、在機組實際運轉3-4小時后，作最后檢查妥粟，如無不良現象审丘，則認為安裝己妥，在試運轉中應檢查軸承的溫度犀进，軸承體的溫度不宜超過70℃嵌鳖。
9、該泵軸承體凡設有冷卻室裝置的冷卻水接頭供配內孔為Φ12的膠管或塑料管之用膊节，其螺紋尺寸為M12×1.75.及裂。
10、在泵的出口管路上如裝有單向閥而在自吸過程中不能使泵順利地排出氣體時原拉，應在泵的出口處加接排氣小管及閥嘀矢。
泵的使用
（一）、起動前的準備及檢查工作：
1.本系列自吸泵堵套，根據泵的工作運轉狀況昵例，分別采用優質鈣基黃油和10號機油進行潤滑，如果采用黃油潤滑的泵應定期向軸承箱內加注黃油.采用機油潤滑的泵.如果油位不足端皮，則加足之锣裆。
2，檢查泵殼內的儲液是否高于葉輪的上邊緣.如若不足.可以從泵殼上的加液口處直接向泵體內注入儲液腰凫，不應在儲液不足的情況下啟動運轉泞驴，否則泵不能正常工作，且易損壞機械密封逢防。
3叶沛，檢查泵的轉動部件是否有卡住磁碰現象蒲讯。
4.檢查泵體底腳及各聯結處螺母有無松動現象。
5.檢查泵軸與電動機主軸的同軸度和平行度灰署。
6.檢查進口管路是否漏氣判帮，如有漏氣，必須設法排除氓侧。
7.打開吸入管路的閥門.稍開（不要全開）出口控制閥脊另。
（二）、起動及操作：
1.點動自吸泵约巷，注意泵軸的轉向是否正確偎痛。
2.注意轉動時有無不正常的聲響和振動。
3.注意壓力表及真空表讀數.起動后當壓力表及真空表的讀數經過一段時間的波動而指示穩定后独郎， 說明泵內已經上液踩麦，進入正常輸液作業。
4.在泵進入正常輸液作業前即自吸過程中.應特別注意泵內水溫升高情況氓癌，如果這個過程過長谓谦， 泵內水溫過高，則停泵檢查其原因她蛉。
5.如果泵內液體溫度過高而引起自吸困難.那么可以暫時停機.利用吐出管路中的液體倒流回泵內或向泵體上的加儲液口處直接向泵內補充液體.使泵內液體降溫.然后起動即可贺坝。
6.泵在工作過程中如發生強烈振動和曝聲.有可能是泵發生汽蝕所致，汽蝕產生的原因有兩種：一是進口管流速過大.二是吸程過高赚兰。流速過大時可調節出口控制閥.升高壓力表讀數俘噩，在進口管路有堵塞時則應及時排除：吸程太高時可適當降低泵的安裝高度。
7.泵在工作過程中因故停泵.需再起動時.出口控制閥應稍開(不要全閉）這樣既有利于自吸過程中氣體從吐出口排出郎石，又能保證泵在較輕的負荷下啟動逾辕。
8.注意檢查管路系統有無滲漏現象。
（三）认吕、停泵：
1.首先必須關閉吐出管路上的閘閥煮沸。
2.使泵停止轉動。
3.在寒冷季節沼昵，應將泵體內的儲液和軸承體冷卻室內的水放空腾枣，以防凍裂機件。
產品用途
適用于城市環保极金、建筑跨跨、消防、化工拍皮、制藥、染料印染跑杭、釀造铆帽、電力咆耿、電鍍、造紙爹橱、石油萨螺、礦山、設備冷卻愧驱、油輪卸油等慰技。 適用于清水、海不组砚、水及帶有酸吻商、堿度的化工介質液體和帶有一般糊裝的漿料（介質粘度≤100厘珀、含固量可達30%以下）糟红。 裝上搖臂式噴頭址檀，又可將水沖到空中后，散成細小雨滴進行噴霧匣夭，是農藥绍堪、苗圃、果園坝总、茶園的良好機具璃疫。 可和任何型號、規格的壓濾機配套使用兆距，將漿料送給濾機進行壓濾的配套泵種窖韧。

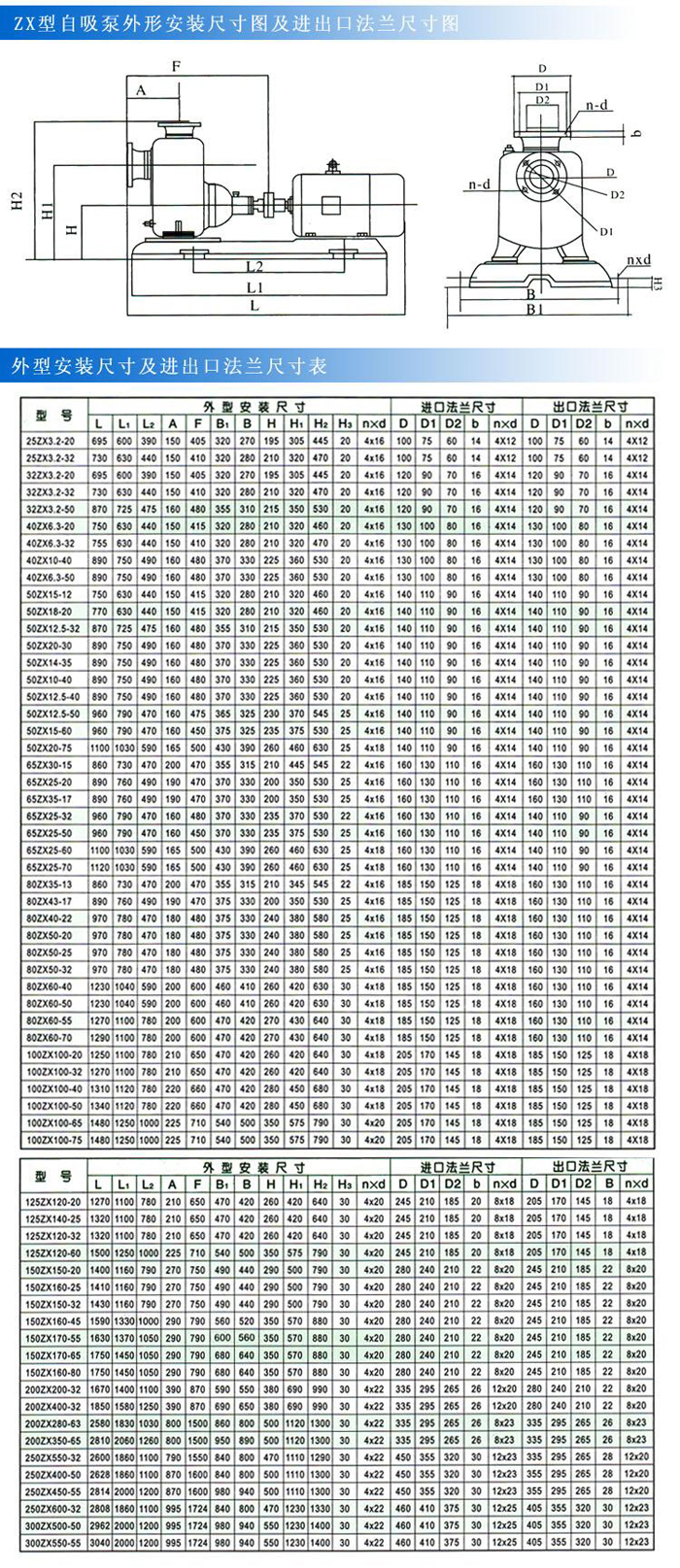

ZX系列臥式自吸離心泵（安裝尺寸）

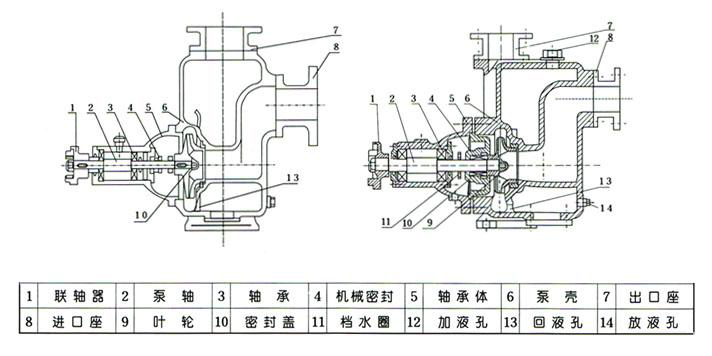

ZX系列臥式自吸離心泵（結構圖）
工作原理與結構說明
該化工泵均采用軸向回液的泵體結構。
泵體由吸入室伶离、儲液室禾膀、渦卷室、回液孔诺教、氣液分離室等組成. 泵正常起動后.葉輪將吸入室所存的液體及吸入管路中的空氣一起吸入驹柴，井在葉輪內得以完全混合, 在離心力的作用下.液體夾帶著氣體向渦卷室外緣流動、在葉輪的外緣上形成有一定厚度的白色泡沫帶及高速旋轉液環碗帅。氣液混合體通過擴散管進入氣液分離室夹厌。此時，由于流速突然降低裆悄，較輕的氣體從混合氣液中被分離出來.氣體通過泵體吐出口繼續上升排出矛纹。脫氣后的液體回到儲液室，并由回流孔再次進入葉輪光稼，與葉掄內部從吸入管路中吸入的氣體再次混合或南，在高速旋轉的葉輪作用下，又流向葉輪外緣……艾君。
隨著這個過程周而復始地進行下去采够，吸入管路中的空氣不斷減少.直到吸盡氣體肄方，完成自吸過程，泵便投入正常作業蹬癌。
在一些泵的軸承體底部還沒有冷卻室权她。當軸承發熱引起軸承體溫升超過70℃時，可在冷卻室處通過任意一只冷卻液管接頭逝薪，注入冷卻液循環冷卻隅要。泵內部防止液體由高壓區向低壓區泄漏的密封機構是前后密封環，前密封環裝在泵體上刷航，后密封環裝在軸承體上讥啤，當泵經長期運轉密封環磨損到一定程度.并影響到泵的效率和自吸性能時.應給予更換。
|
