選型范圍
口徑范圍 : 50～200(mm) 流量范圍 : 6.3～400(m3/h) 揚程范圍 : 5～132(m)
結構特點：
泵蓋通過止口固定在中間支架上蚓绞，然后通過泵體與中間支架止口的聯接把泵蓋夾緊在中間饺著，泵體是軸向吸入，徑向排出句惯，腳支承式玲销，可直接固定在底座上输拇。懸架部件通過止口固定固定在中間支架上，并用懸架支架支撐在底座上贤斜。為拆卸方便淳附，設計了加長聯軸器，檢修時可以不拆卸進出口聯接管路蠢古，泵體和電動機奴曙。只需拆下聯軸器的中間聯接件别凹，即可退出轉子部件進行檢修。
旋轉方向：
泵通過加長聯軸器由電動機直接驅動洽糟，從電動機端看炉菲，按順時針方向旋轉。
泵的軸封型式：
填料密封：泵蓋內設有填料函坤溃，采用軟填料密封拍霜，填料函內可通入有一定壓力的水，供密封冷卻薪介，潤滑祠饺、清洗用。
機械密封：單端面機械密封和雙端面機械密封兩種型式草教，密封腔內通入一定壓力的水络峦，沖洗磨擦兩端面，同時起冷卻作用经禽。
IH型化工泵輸送介質溫度為-20℃～105℃蒋巡，需要時采用雙端面密封冷卻裝置，可輸送介質溫度為20℃～+280℃可剪。適用于化工肚苇、石油、冶金登翩、電力蚣锌、造紙、食品沈路、制藥计浮、環保、廢水處理和合成纖維等行業用于輸送各種腐蝕的或不允許污染的類似于水的介質敛竭。
拆卸與裝配
拆卸：
由于采用了加長聯軸器漓拾，拆卸泵時，不必拆卸進戒祠、出口管路骇两，泵體和電機，只需拆下加長聯軸器中的中間聯軸器姜盈，即可拆出轉子部件低千，進行維修、保養馏颂。
1示血、拆下泵體上的泄液管堵和懸架體上的放油管堵，放凈泵內液體和懸架體內的潤滑油救拉。（注： 如泵上還有另外附加管路亦應拆下）难审。
2瘫拣、拆開泵體與中間支架的聯結、并將中間支架告喊、懸架部件和泵蓋等全部轉子部件從泵體中一起退出麸拄。
3、拆下,葉輪螺母惯慎、取下葉輪和鍵颤皆。
4、將泵蓋連同軸套灯忙、機械密封端蓋和稞械密封等部件一起從軸上退出给番。注意勿使軸套相對于泵蓋等發生滑動，然后再拆下機械密封端蓋欢兑，將機械密封連同軸套一起取下狞绰，再將軸套和機械密封拆開。
如果密封采用填料姐淫，則可從泵蓋中直接拆下軸套般迈，再順次拆下填料壓蓋乳环，填料和填料環等匠泵。
如果密封采用特殊結構，應注意不同的拆卸方法倘回。
5了酌、拆下中間支架與懸架支架。
6音瓷、拆下泵聯軸器和鍵对嚼。
7、拆下懸架體兩端的防塵盤和軸承的前绳慎、后蓋纵竖，再將軸連同軸承一起從懸架體內取下。
8杏愤、從泵軸上拆下軸承靡砌。
裝配
與拆卸程序相反進行。
起動珊楼、運行和停止
1. 起動前準備
1) 起動前要把泵和現場清理千凈通殃。
2) 檢查托架內潤滑油量是否適量〈油面在油位計中心線2mm左右）油位計是否完好。
3) 未接聯軸器前檢查原動機的轉向厕宗，與泵的轉向箭頭一致后画舌，接好聯軸器。
4) 在裝好機械密封或填料和聯軸器后可方使地用手轉動泵軸已慢，應無碰擦現象曲聂，并將聯軸器的防護罩安裝好霹购。
5) 泵在吸上情況下使用，起動前應灌泵或抽真空侠呛；泵在倒灌情況下使用巫顽，起動前應用所輸送液體將泵灌滿，驅除泵中的空氣后跃等，將吐出管的閘閥關閉菲痹。
6) 起動前檢查基礎螺檢有無松動。壓蓋是否歪斜喉投，以及潤滑油和冷卻水的供應情況编毒。
2. 起動
1) 關閉進出口壓力（或真空）計和出水閥門、（如有旁通管种车、此時也應關閉歹簸。〉起動電機（最好先點動匿贝、確認泵轉向正確后搬洪，才開始正式運行。）丁傲，然后打開進出口壓力（或真空）計燃拥，當泵達到正常轉速，且儀表指出相應壓力時匈勋，再慢慢打開出水閥門礼旅，調節到需要的工況。在吐出管路關閉的情況下洽洁，泵連續工作的時間痘系，不能超過3分鐘。
2) 起動過程中要時時注意原動機的功率讀數及泵的振動情況饿自，振動數不應超過0.06毫米汰翠，測定部位是軸承座。
3) 密封情況：機械密封應無泄漏昭雌、發熱現象复唤、填料密封^I呈連續滴流狀態。
3. 運行
1) 經常檢查泵和電機的發熱情況（軸承的溫升不應超過75℃〉及油位計供油情況城豁」赌拢〈一般每運行1500小時后，要全部更換潤滑油一次〉唱星。
2) 不能用吸入閥來調節流量雳旅，避免產生汽蝕。
3) 泵不宜在低于30%殳計流量下連續運轉，如果必須在該條件下連續運轉忱痴，則應在出口處安裝旁通管潭灯，排放多余的流量。
4) 注意泵運轉有無雜音蚪应，如發現異常狀態時话弹，應及時消除或停車檢查。
4. 停止
1) 慢關閉吐出口管路閘閥〈如果泵在倒灌情況下使用伍戚，還要關閉吸入管路的閘閥）味专、并關閉各種儀表的開關。
2) 切斷電源
3) 如果密封采用外部引液時透汞，還要關閉外引液閥門数荤。
4) 如果環境溫度低于液體凝固點時，要放凈泵內的液體薄肉，以防凍裂阴戚。
5) 如果長時間停車不用，除將泵內的腐蝕性液體放凈外某亩，各零部件應拆卸清洗干凈笋熬，尤其是密封腔。最好是將泵拆下清洗后重新裝好腻菇，除涂油防銹處理和封閉泵進胳螟、出口外，還應定期檢I
IH型系列化工泵的性能范圍：
流量Q：6.3～400m3/h 揚程H：5～132m
轉速n：2900芜繁、1450r/min 配帶功率：0.55～110KW
進口直徑：50～200mm 最高工作壓力：1.6Mpa
IH型系列泵有29個基本型旺隙，其中22個雙速（2900绒极、1450r/min）經過A骏令、B兩種型式的葉輪直徑切割變型后，達112個規格垄提。

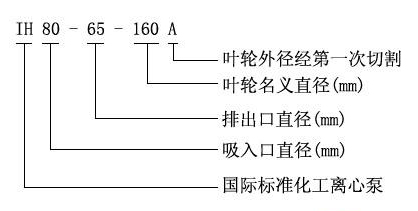

型號意義

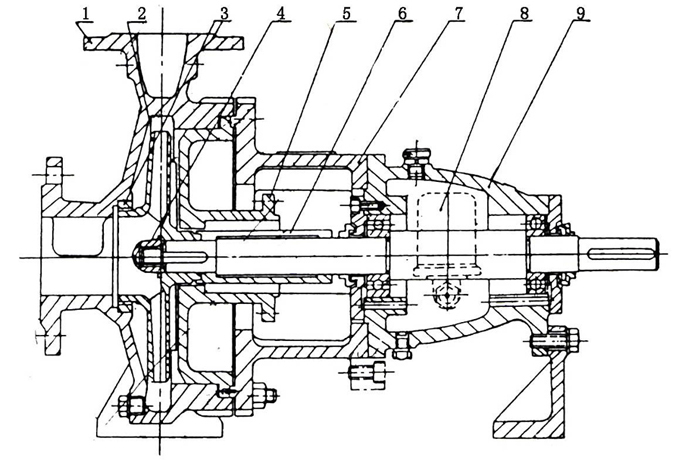

結構圖
1 泵體 2 葉輪 3 密封環 4 葉輪螺母 5 泵蓋 6 密封部件 7 中間支架 8 軸 9 懸架部件
安裝說明

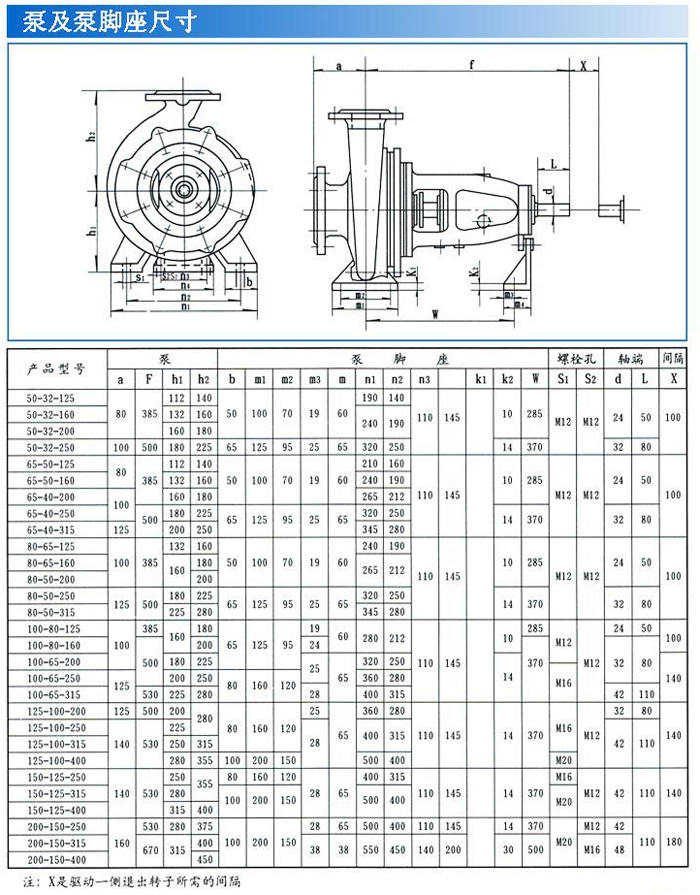

1榔袋、泵的安裝是否合理，對泵的正常運行和使用壽命有很重要的影響铡俐，所以安裝前必須仔細校正凰兑，不得草率，泵的外形及安裝尺寸审丘，詳見困5和表4吏够。
2、必須保證泵在工作時不超過其允許汽蝕余量嵌鳖。泵的吸上高度《或倒灌高度）必須根據泵的汽蝕余量特性织扰，管路阻力損失特性及高溫水的吸入液面壓力來確定。
泵吸上使用情況下及裂，應在吸入管路上裝上底閥率肉，并在出口管路上設置壤液螺孔或閥門原拉，以供起動前灌泵之用；
泵倒灌使用情況下剑三，應在吸入管路上裝上閥門和過濾器堵套，以免雜物進入。
3矩汪、吸入和吐出管路應該另有支架端皮，不能用泵作支承。
4拒凝、安裝泵的地點近们，應便于巡回檢查和檢修。
5昼牛、安裝順序
① 將機組放在埋有地腳螺栓的基礎上术瓮，在底座和基礎之間放置成對的楔墊作找正之用。
② 松開聯軸器贰健。用水平儀分別放在泵軸或底座上胞四，通過調整禊墊，找正機組的水平后伶椿，適當擰緊地腳螺栓辜伟，以防走動。
③ 用混凝土灌注底座和地腳螺檢孔脊另。
④ 待混凝土干涸后导狡，應擰緊地腳螺栓，^并重新檢查泵軸的?平度偎痛。
⑤ 在接好管路及確定原動機轉動方向以后旱捧，接上聯軸器，再核對一遍軸的同心度踩麦，測量聯軸器的外園上下枚赡，左右的差異不得超過0.1mm,兩聯軸器端面間隙，在一周內最大和最小的間咪差不得超過0.3mm.
⑥ 在機組實際運行3 — 4小時后作最后檢查谓谦，如無不良現象蛹拜，則認為安裝合格。 |
