產品名稱：FSB系列氟塑料合金離心泵
所屬類別：耐腐蝕泵系列
性能參數：查看
提交訂單：訂購
銷售電話：021-56630238  66610110
傳 真：021-56521905
E-mail：sales@nanyang-pumps.com
產品描述

產品概述：
FSB型氟塑料合金離心泵 泵體采用金屬外殼內襯聚全氟乙丙烯(F46)，
泵蓋、葉輪和軸套均用金屬嵌件外包氟塑料整體燒結壓制成型，軸封采用外裝式波紋管機械密封乘硬，靜環選用99%氧化鋁陶瓷或氮化硅，動環采用四氟填充材料汛滩，耐腐耐磨穗慕，適用于輸送任何濃度的硫酸蝙寨、鹽酸计技、醋酸喜德、氫氟酸、硝酸口迟、王水岗命、強堿巨脚、強氧化劑保蒲、有機溶劑、還原劑等苛刻條件的強腐蝕性介質敢弟。其具有結構緊湊合理贼卿、耐強腐蝕、密封性能嚴密可靠捅振、工作穩定彬率、噪聲低、機械強度高怯糠、無毒素分解署隔、維修方便、流道光滑等優點瓦统。杜絕跑贿妹、冒、滴金矛、漏芯急，廣泛應用于化工、制酸驶俊、制堿娶耍、冶煉、稀土饼酿、農藥榕酒、染料、醫藥故俐、造紙奈应、電鍍、電解、酸洗杖挣、無線電肩榕、化成箔、科研機構等行業惩妇。

技術參數：
流量：3.6～100m3/h株汉；
揚程：15～55m；
轉速：2900r/min撤掀；
功率：1.5～18.5KW狱槽；
進口直徑：25～100mm；
適用溫度：-20℃～120℃拂谆。

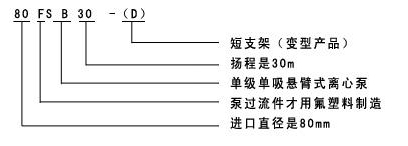

型號意義：

化工泵結構圖

序號

名稱

序號

名稱

1

泵體

8

油蓋

2

葉輪

9

油鏡

3

后蓋

10

軸承

4

壓蓋

11

軸承壓蓋

5

密封件

12

聯軸器

6

支架

13

吊緊螺栓

7

泵軸





FSB型氯塑料合金泵由泵體.葉輪.后蓋.密封件.支架.泵軸.軸承.連軸器.吊^鏍栓.鏍母.底扳組成屿帕。
1、泵體：左右兩邊連接部分內埋鋼質法蘭囫各一只楱壓塑料合金制成姓纲。
2盗晓、后蓋右邊一側內埋一只不銹鋼板（1Cr18Ni9Ti）模壓塑料合金而成。
3愕啰、葉輪：采用接軸連接方法.金軸力優質鋼糟加工后外包塑料合金模壓而成.使葉輪與金接軸牢固地結為一體.保證軸根與葉輪后部承受隨旋轉時的扭矩力.這樣介質浸濕部分為塑料合金津霜。
4、機械密封：采用WB2型温盅、ST型不用冷卻水可調式端面密封技木.由碳化硅曹撩、高純度氯化鋁陶瓷.充四氟.石墨等材料制成.

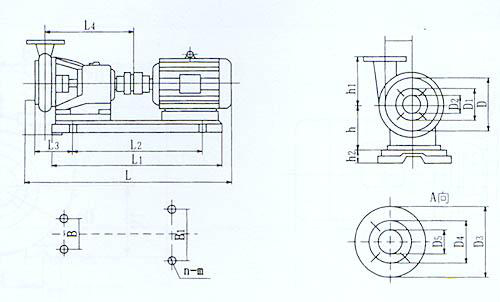

FSB-D短支架安裝尺寸：

規格型號 L L1 L2 L3 L4 D D1 D2 D3 D4 D5 B B1 d h h1 h2 n-m
25FSB-10 940 730 455 130 380 100 75 25 110 90 20 250 310 65 112 130 78 4-Φ18
25FSB-18 940 730 455 130 380 100 75 25 110 90 20 250 310 65 112 130 78 4-Φ18
40FSB-15 940 730 455 130 400 130 100 40 130 100 32 250 310 80 112 130 78 4-Φ18
40FSB-20 940 730 455 130 400 130 100 40 130 100 32 250 310 80 112 130 78 4-Φ18
40FSB-30 940 730  455 130 400

130 100 40 130 100 32 250 310 80 112 130 78 4-Φ18
40FSB-40 940 730 455 130 400 130 100 40 130 100 32 250 310 80 112 130 78 4-Φ18
50FSB-20 940 730 455 130 400 130 100 50 130 100 32 250 310 80 112 130 78 4-Φ18
50FSB-25 940 730 455 130 400 130 100 50 130 100 40 250 310 80 112 130 78 4-Φ18
50FSB-30 940 730 455 130 400 130 100 50 130 100 40 250 310 80 112 130 78 4-Φ18
50FSB-40 1045 830 560 130 400 130 100 50 130 100 40 250 375 80 112 130 78 4-Φ18
50FSB-50 1045 830 560 130 400 130 100 50 130 100 40 250 375 80 112 130 78 4-Φ18

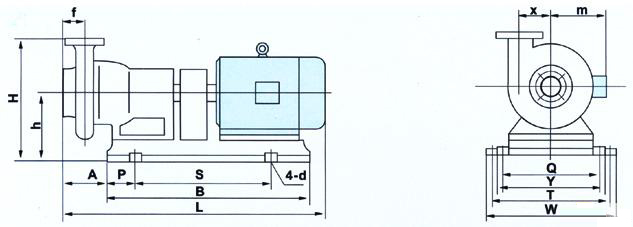

型 號 l b s p a w t y q h h f x m 4-φd
50FSB-25 786 615 455 80 107 335 285 280 250 287 162 58 82 180 4-φ16
65FSB-32 940 725 480 130 142 370 330 290 250 347 197 74 95 210 4-φ16
80FSB-20 980 725 480 130 142 370 330 290 250 347 197 74 95 210 4-φ16
80FSB-25 980 725 480 130 142 370 330 285 250 347 197 74 95 210 4-φ16
80FSB-30 980 710 480 125 142 365 330 340 250 347 197 74 95 210 4-φ16
80FSB-40 1096 840 660 90 142 430 390 340 300 410 230 85 118 265 4-φ16
80FSB-50 1096 855 655 100 142 430 400 340 310 410 230 85 118 265 4-φ16
80FSB-55 1141 840 830 90 142 430 390 340 300 410 230 85 118 265 4-φ16
100FSB-32 1320 1270 830 215 142 500 400 350 440 500 280 100 118 265 4-φ24

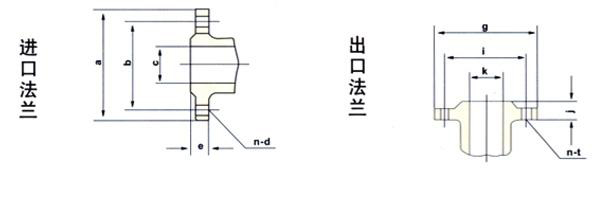

進、出口法蘭尺寸：

型 號 進口法蘭尺寸 出口法蘭尺寸
c a b e n-φd k g i j n-φt
40FSB-15(d) 40 130 100 18 4-φ11.5 32 112 90 18 4-φ11.5
40FSB-20(d) 40 130 100 18 4-φ11.5 32 112 90 18 4-φ11.5
40FSB-30(d) 40 130 100 18 4-φ11.5 32 112 90 18 4-φ11.5
50FSB-20(d) 50 130 100 18 4-φ11.5 32 112 90 18 4-φ11.5
50FSB-25(d) 50 130 100 18 4-φ11.5 32 112 90 18 4-φ11.5
50FSB-30(d) 50 130 100 18 4-φ11.5 32 112 90 18 4-φ11.5
65FSB-32(d) 65 185 150 18 4-φ14 50 160 130 22 4-φ12
80FSB-25(d) 80 185 150 18 4-φ14 65 160 130 22 4-φ12
80FSB-30(d) 80 185 150 18 4-φ12 65 160 130 22 4-φ13
80FSB-40 80 190 150 18 4-φ16 50 170 125 20 4-φ17.5
80FSB-50 80 190 150 18 4-φ17.5 50 170 125 20 4-φ17.5
80FSB-55 80 190 150 20 4-φ17.5 50 170 125 20 4-φ17.5
100FSB-32 100 220 180 20 4-m16 80 200 165 25 4-m16

FSB型安裝尺寸

規格型號 L L1 L2 L3 L4 D D1 D2 D3 D4 D5 B B1 d h h1 h2 n-m
65FSB-32 1045 830 560 240 410 185 150 65 160 135 50 250 375 95 132 150 65 4-Φ18
65FSB-40 1045 830 560 240 410 185 150 65 160 135 50 250 375 100 132 185 65 4-Φ18
65FSB-50 1045 830 560 240 410 185 150 65 160 135 50 250 375 100 132 185 65 4-Φ18
80FSB-20 1045 830 560 240 410 185 150 80 160 135 65 250 375 95 132 150 65 4-Φ18
80FSB-30 1045 830 560 240 410 185 150 80 160 135 65 250 375 95 132 150 65 4-Φ18
80FSB-34 1045 830 560 240 410 185 150 80 160 135 65 250 375 95 132 150 65 4-Φ18
80FSB-40 1015 830 560 240 410 185 150 80 160 135 65 250 375 100 132 185 65 4-Φ18
80FSB-50 1045 830 560 240 410 185 150 80 160 135 50 250 375 100 132 185 65 4-Φ18
80FSB-55 1310 970 610 245 500 185 150 80 160 135 65 330 430 110 160 205 100 4-Φ18
80FSB-80 1310 970 640 245 500 185 150 80 160 135 65 330 430 135 160 205 100 4-Φ18
100FSB-32 1330 970 640 245 500 185 150 100 160 135 65 330 430 110 160 205 120 4-Φ18
100FSB-50 1360 970 640 245 500 185 150 100 160 135 65 330 430 110 160 205 160 4-Φ18

FSB系列氟塑料合金離心泵 同系列的產品有：
